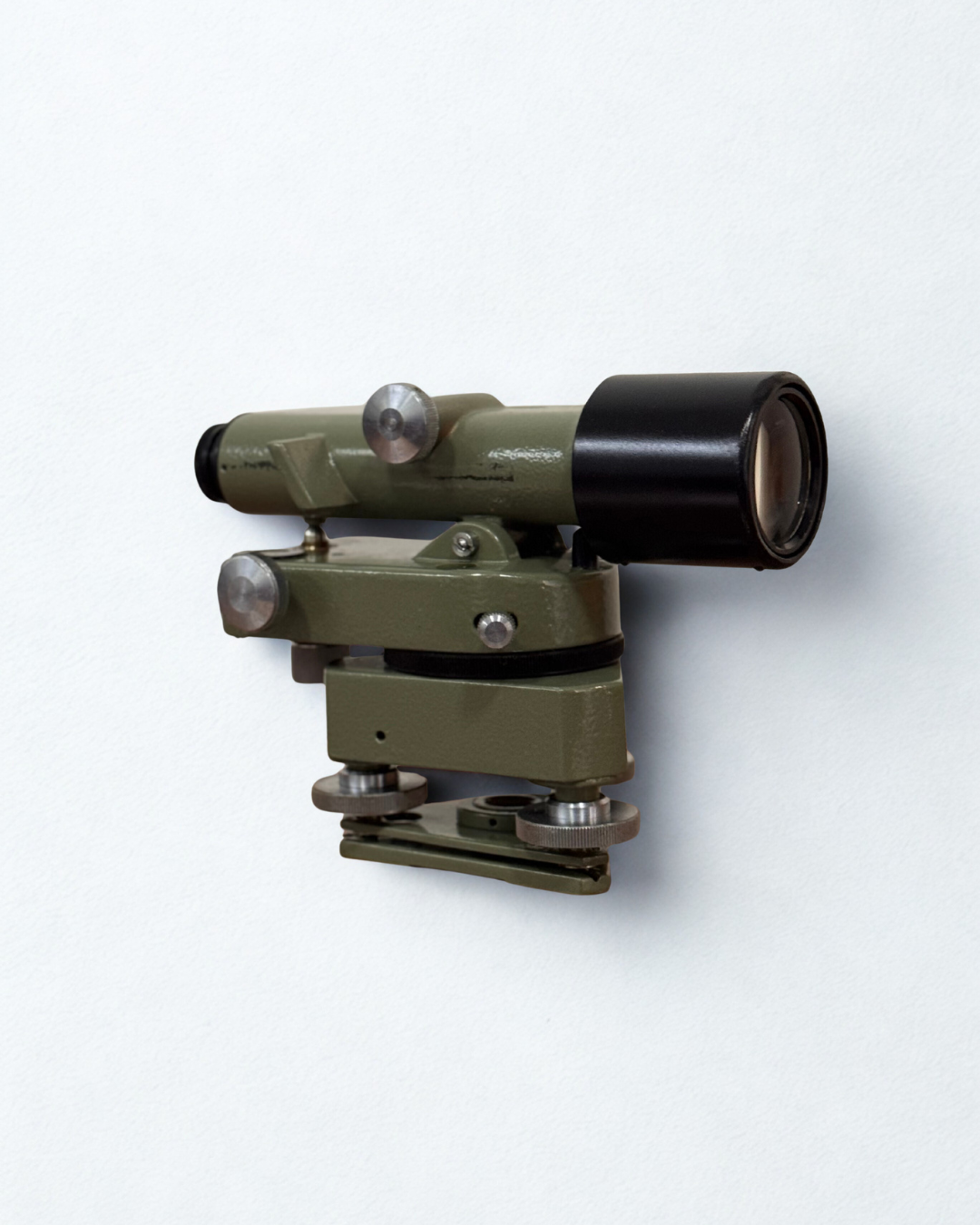

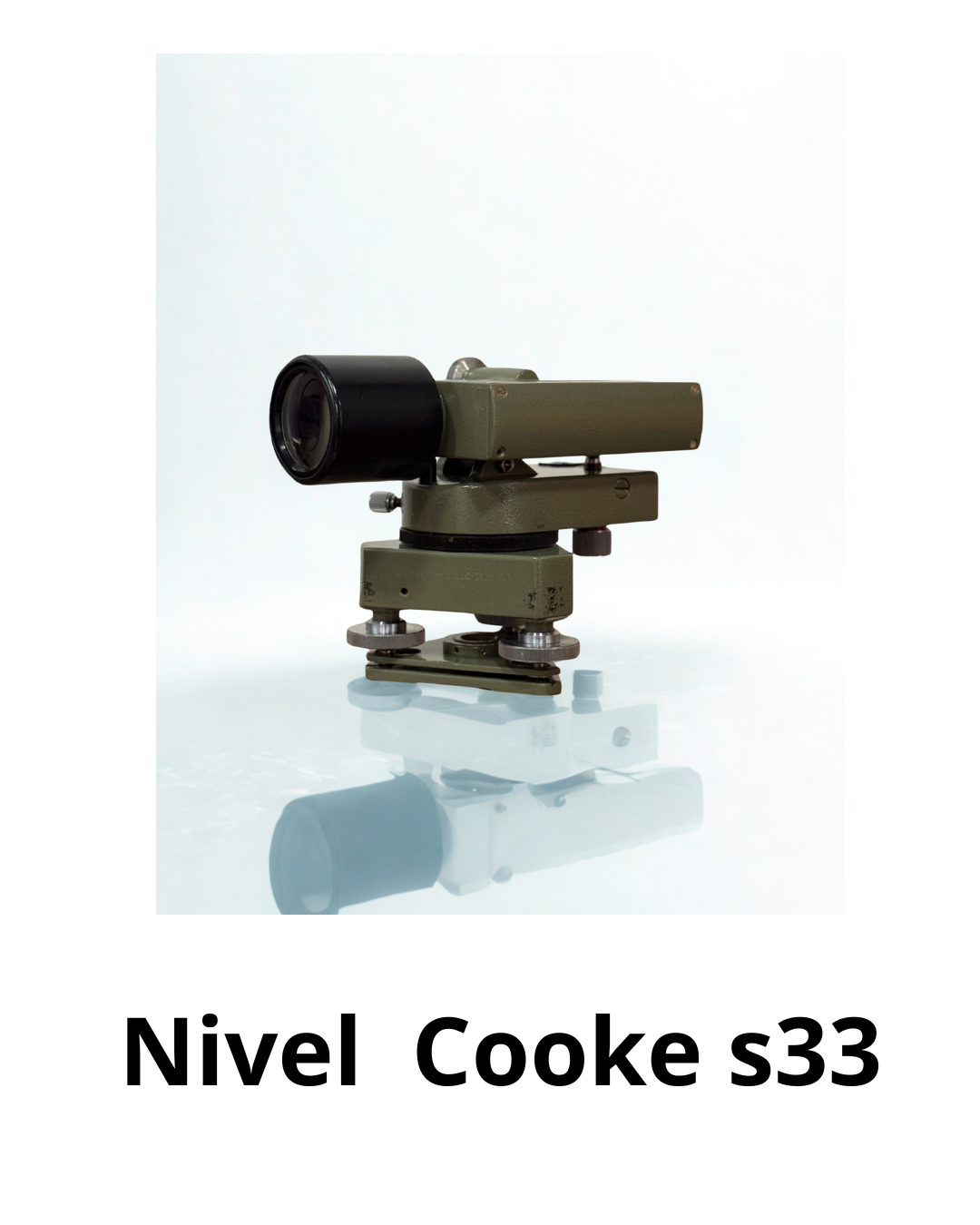

Nivel Cooke S33

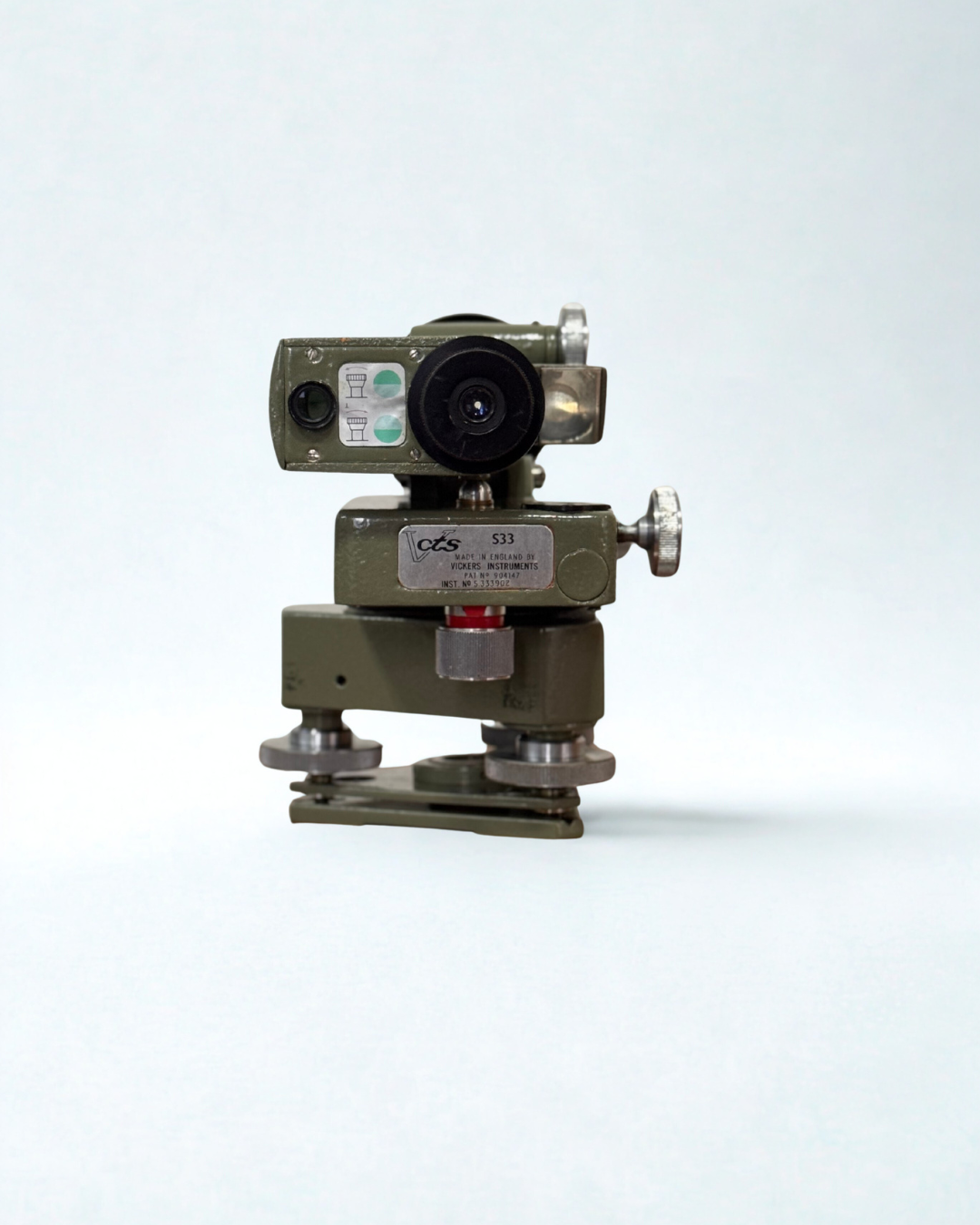

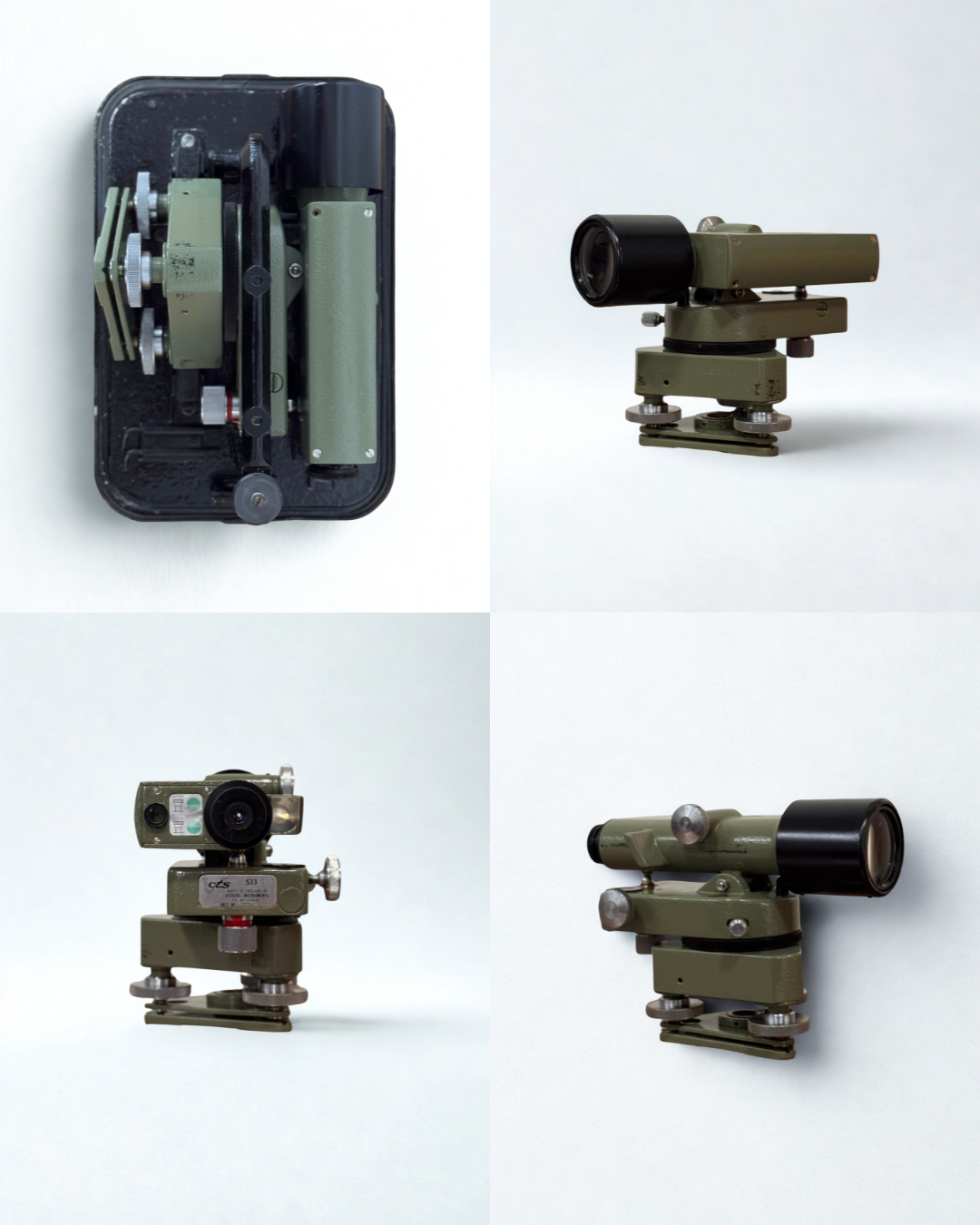

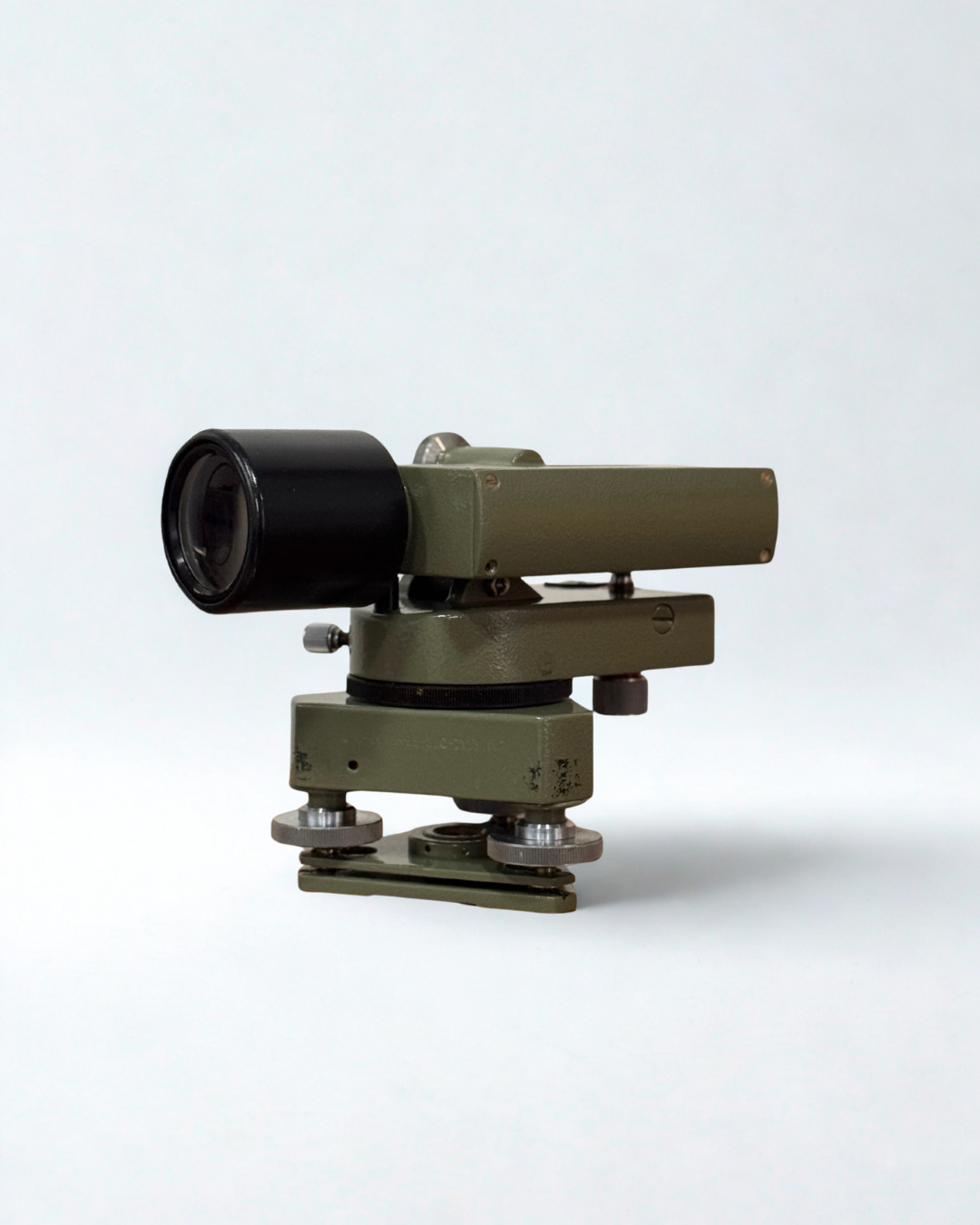

El Cooke S33 es un nivel óptico de topografía antiguo (tipo "dumpy level") fabricado en el Reino Unido, a menudo asociado con Vickers Instruments (que data de 1963-1980).

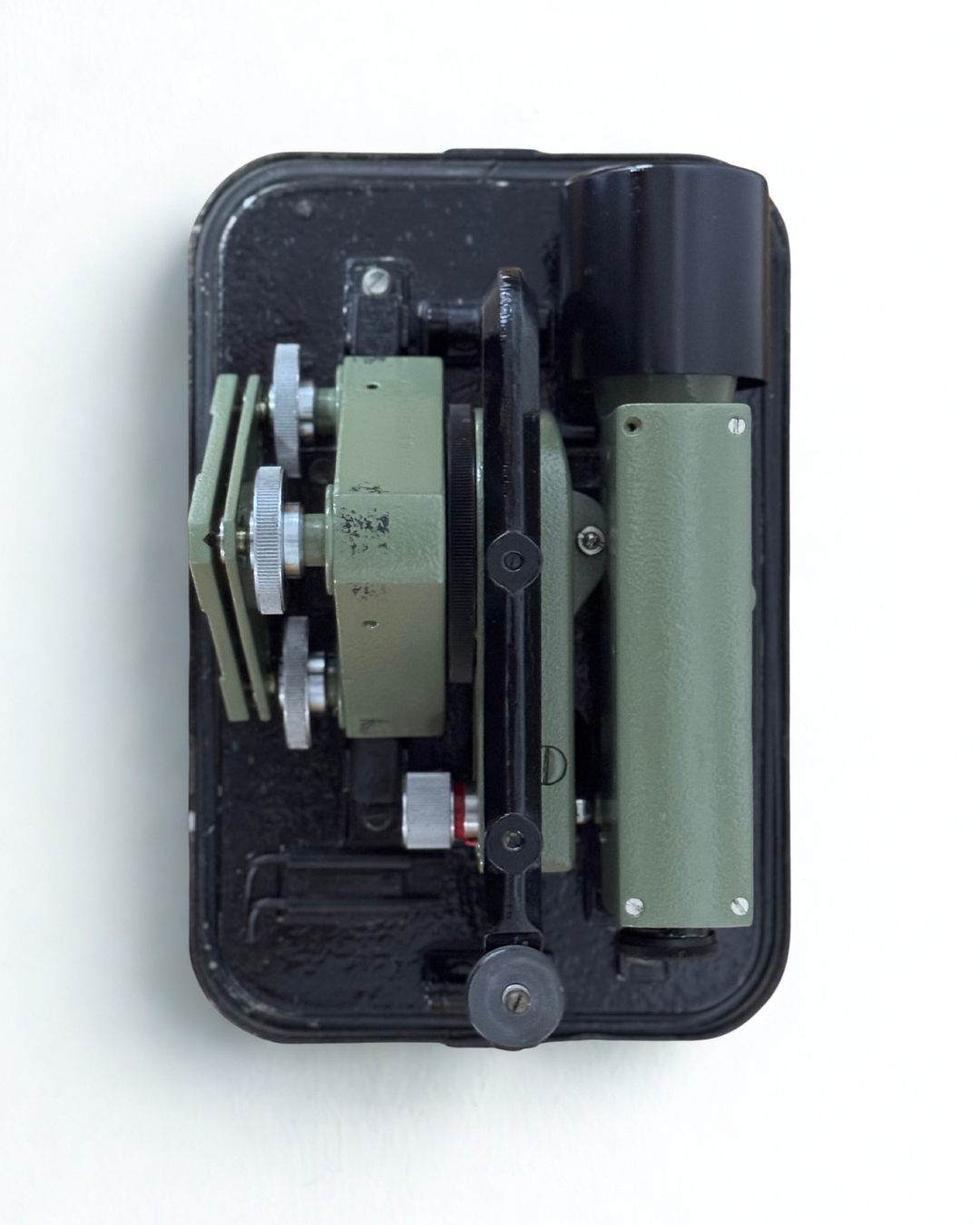

Es una herramienta de ingeniería clásica utilizada para medir niveles horizontales y, por lo general, viene en un estuche rígido; existen ejemplares con una longitud de cuerpo de 19 cm y una variante denominada Cooke S330.

• Fabricante: Históricamente relacionado con Cooke, Troughton & Simms y Vickers Instruments.
• Época: Alrededor de los años 1960-1980.
• Uso: Topografía de ingeniería y construcción.
• Características: A menudo denominados "dumpy level" (nivel fijo o de anteojo corto), estos instrumentos se caracterizan por su diseño compacto, con algunos modelos (por ejemplo, el S330) con una longitud de anteojo de 19 cm.

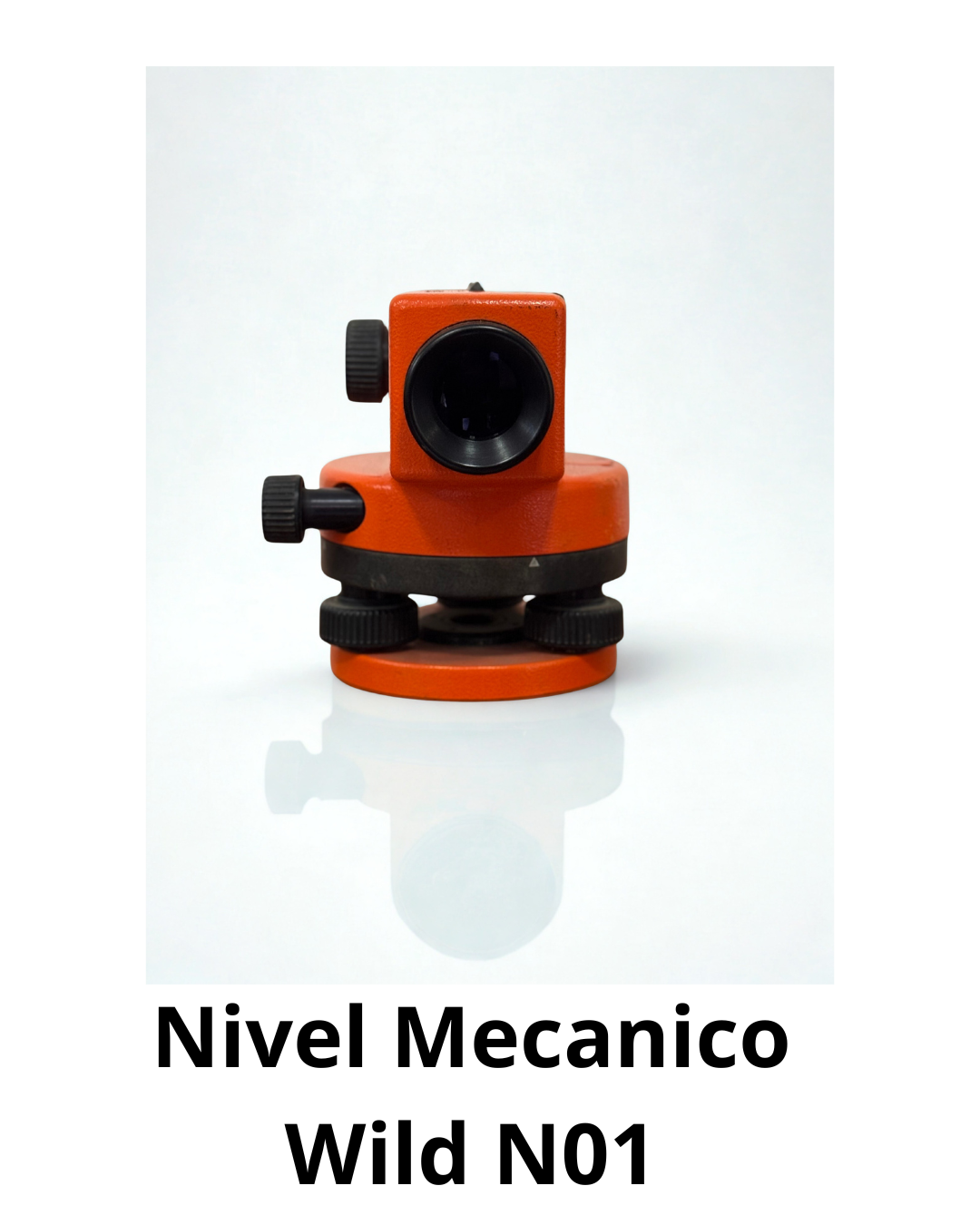

Nivel Mecanico Wild N01

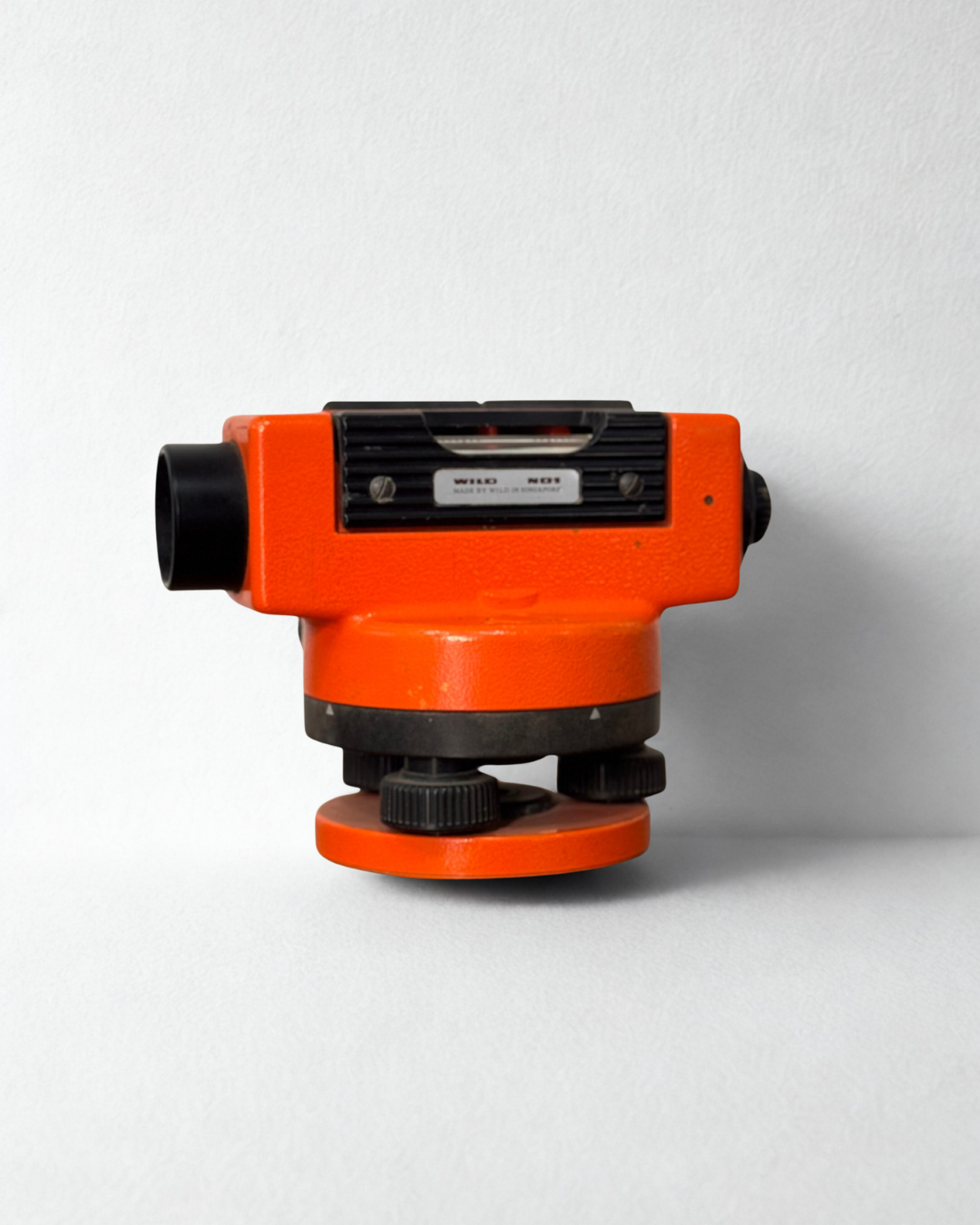

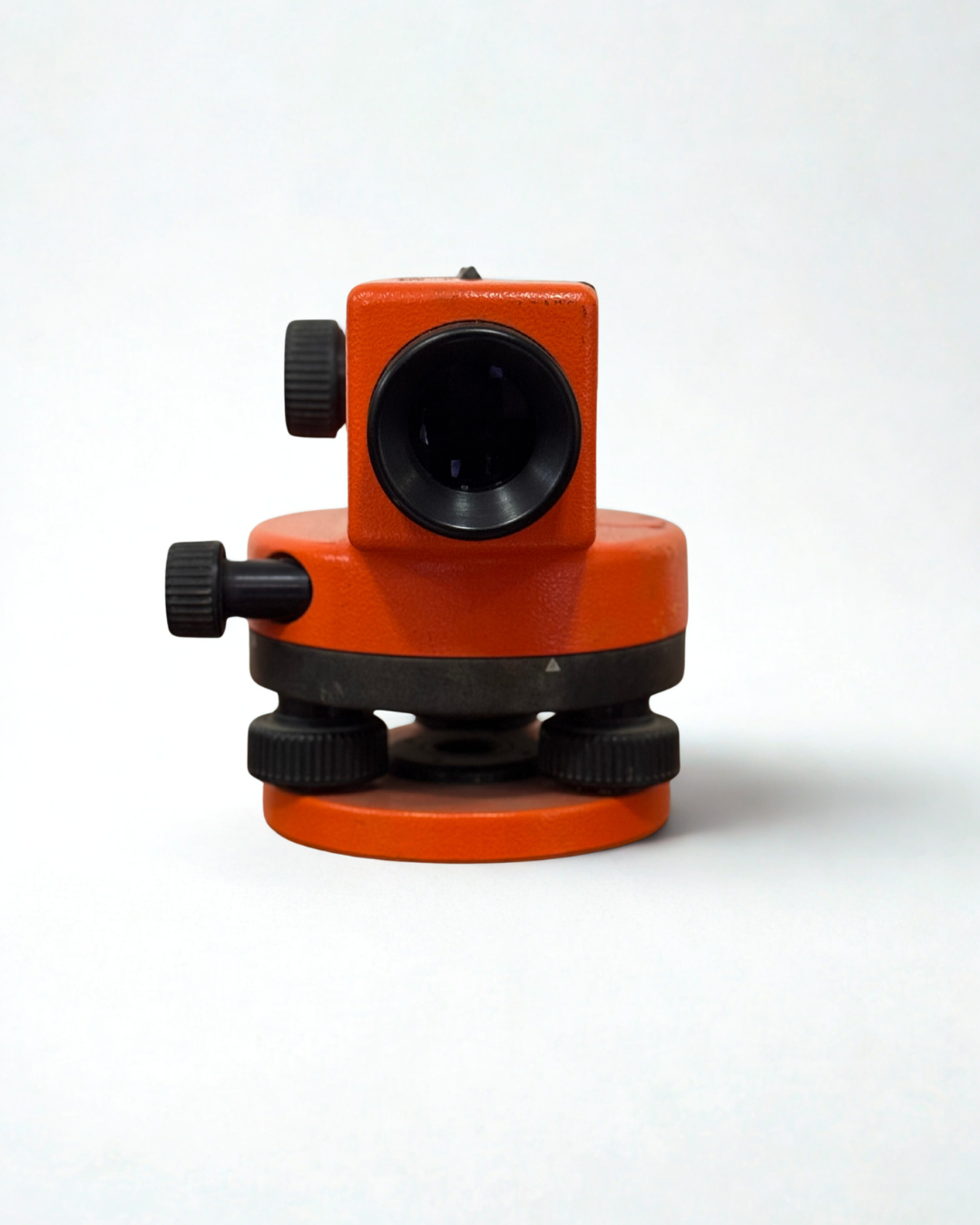

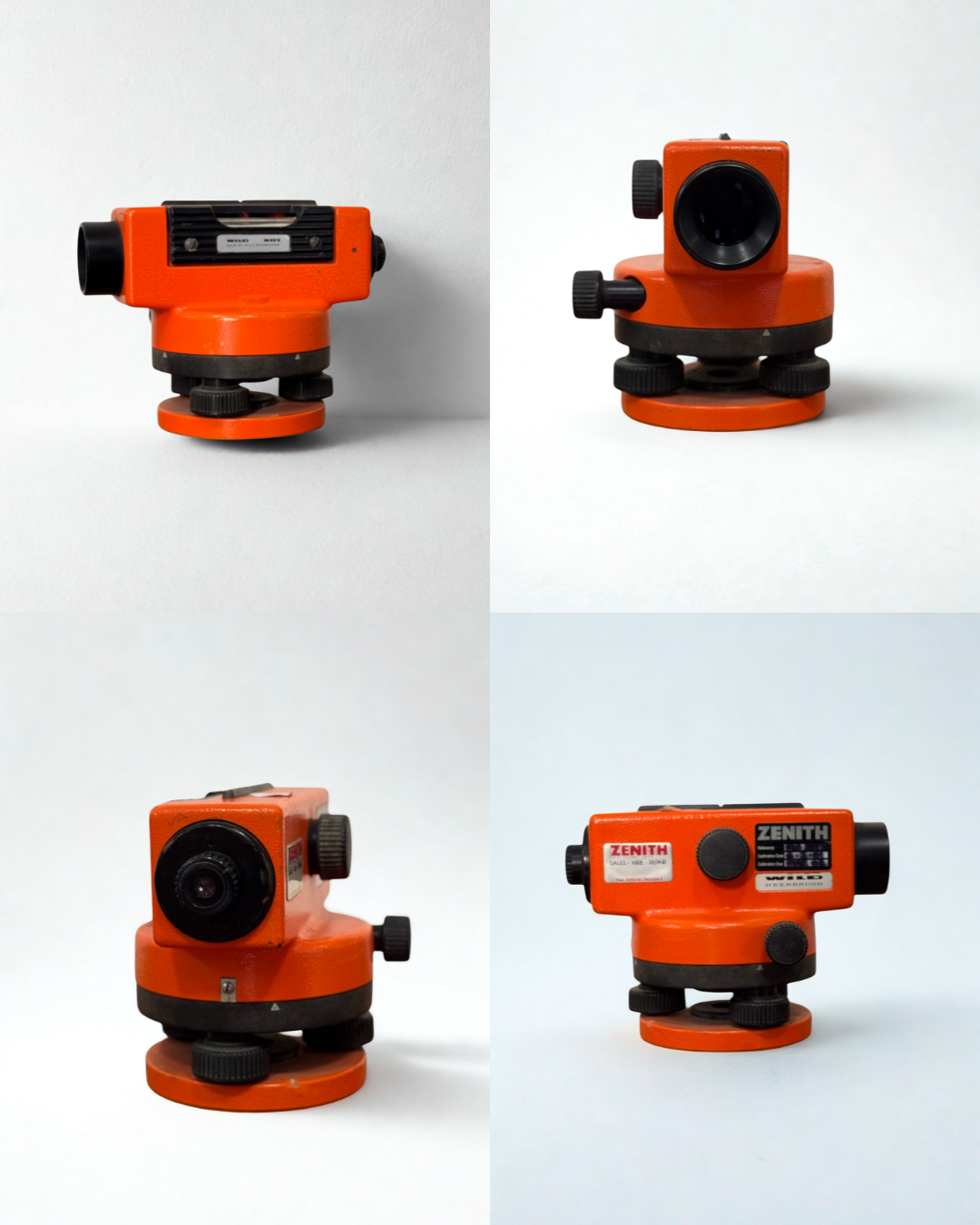

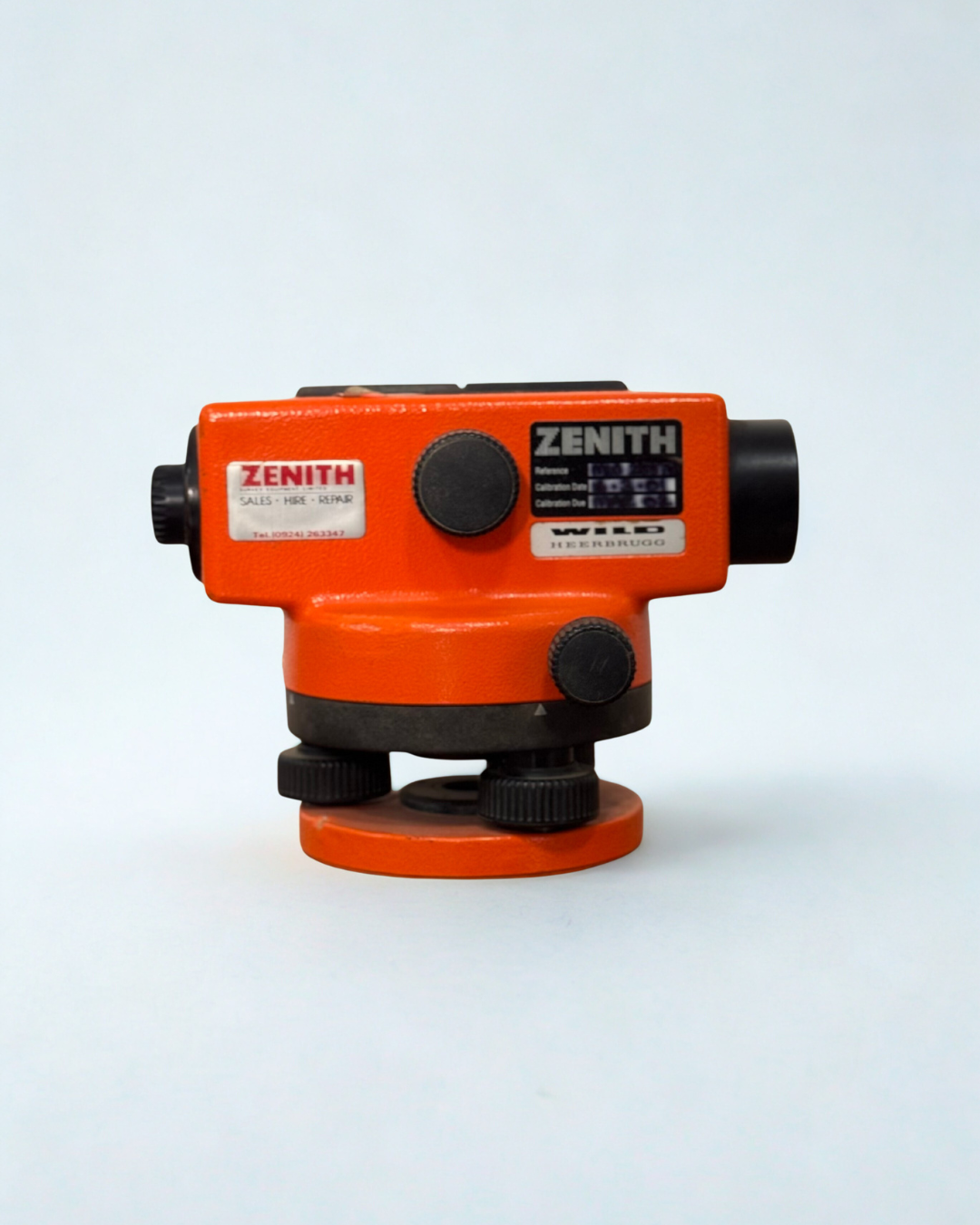

El Wild N01 / NK01 era un nivel de anteojo fijo (tipo Dumpy) y se fabricó en dos versiones:

1961 - 1974: Versión antigua
1976 - 1981: Versión nueva

El NK01 estaba equipado adicionalmente con un círculo graduado para el replanteo de ángulos.

Descripción del Instrumento

• El nivel Wild NK01 es un instrumento sumamente práctico para la obra.
• El telescopio gira mediante una acción de freno por fricción, por lo que no requiere de un tornillo de sujeción horizontal.
• La puntería fina se realiza mediante un tornillo tangencial.
• Las lecturas en el círculo horizontal metálico se realizan a simple vista mediante una marca de índice fija, siendo posible estimar hasta una décima de grado o gonio, según la división del círculo.
• El propio círculo puede girarse manualmente para establecer cualquier orientación inicial deseada.
• Los niveles de burbuja (circular y tubular) se observan, libres de paralaje, en el espejo de observación abatible el cual, al estar cerrado, protege las ampollas de vidrio.

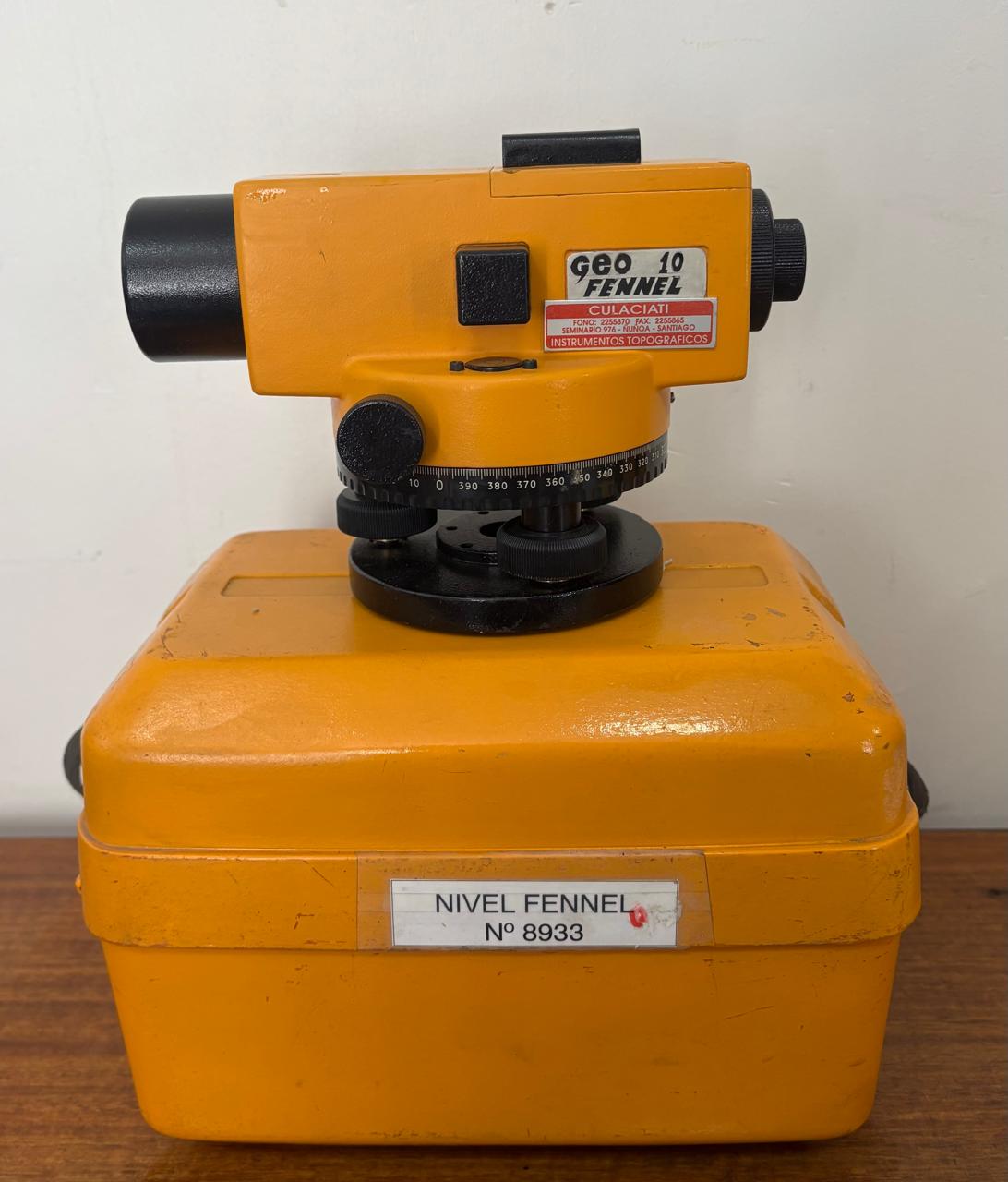

Nivel Fennel GEO 10

El geo-FENNEL GFN 10 es un nivel óptico automático de alta precisión con un aumento de 32x, diseñado para tareas exigentes en construcción y topografía.

Destaca por su robustez y una precisión de ±1.0 mm en nivelación doble por kilómetro.

Características principales del GFN 10:

• Óptica y Aumento: Telescopio de 32x con un objetivo de 40 mm, proporcionando imágenes claras y de alta resolución.
• Precisión: Error medio de ±1.0 mm por cada km de nivelación doble, con una precisión de ajuste del compensador de ±0.3".
• Resistencia: Carcasa metálica robusta con protección IP65 contra agua y polvo, ideal para condiciones de obra difíciles.
• Facilidad de uso: Incluye un botón de prueba para el compensador, espejo para lectura de la burbuja y una distancia mínima de enfoque de solo 0.6 m.
• Círculo Horizontal: Disponible con graduación en 360° o 400 gones.

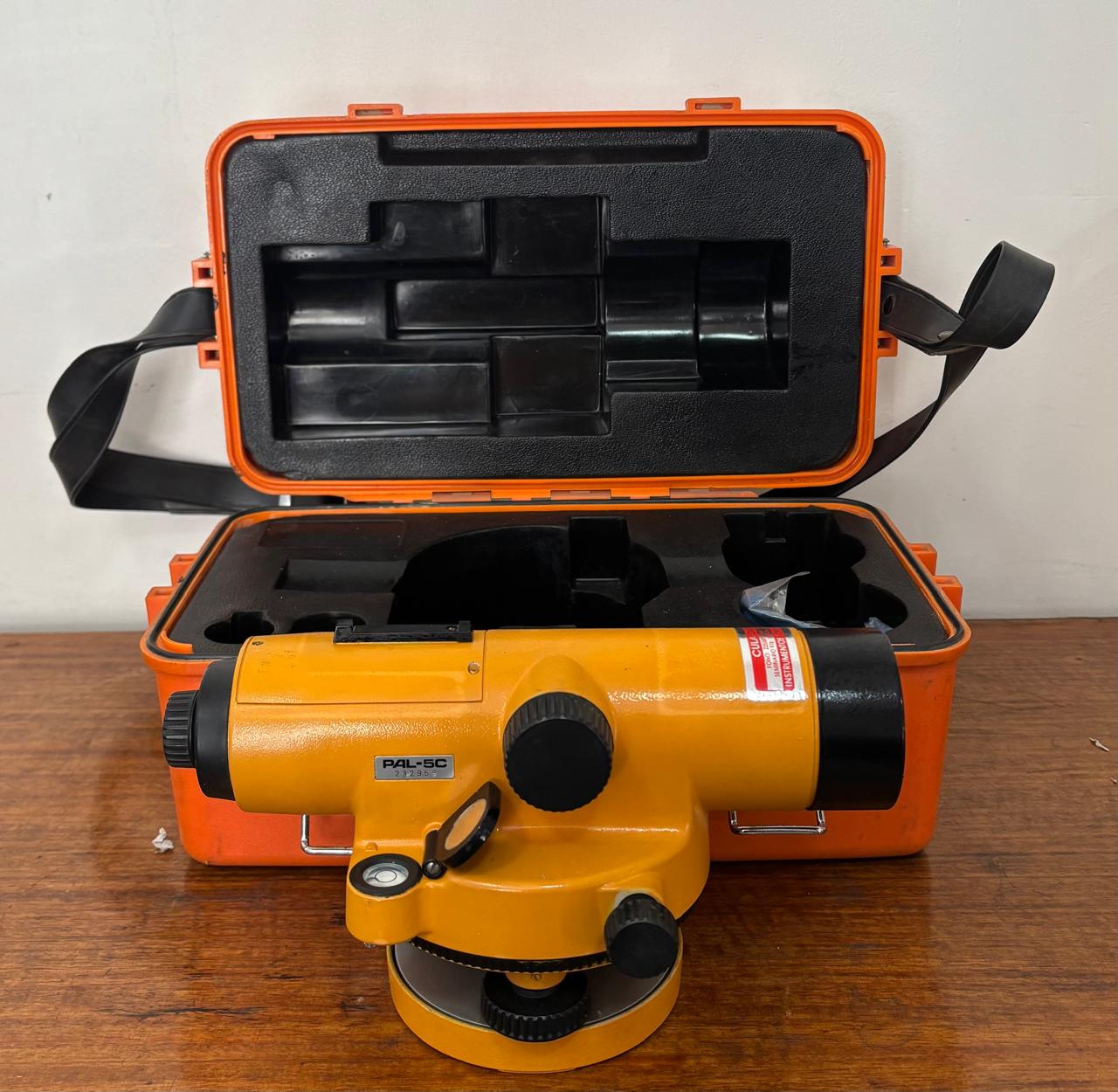

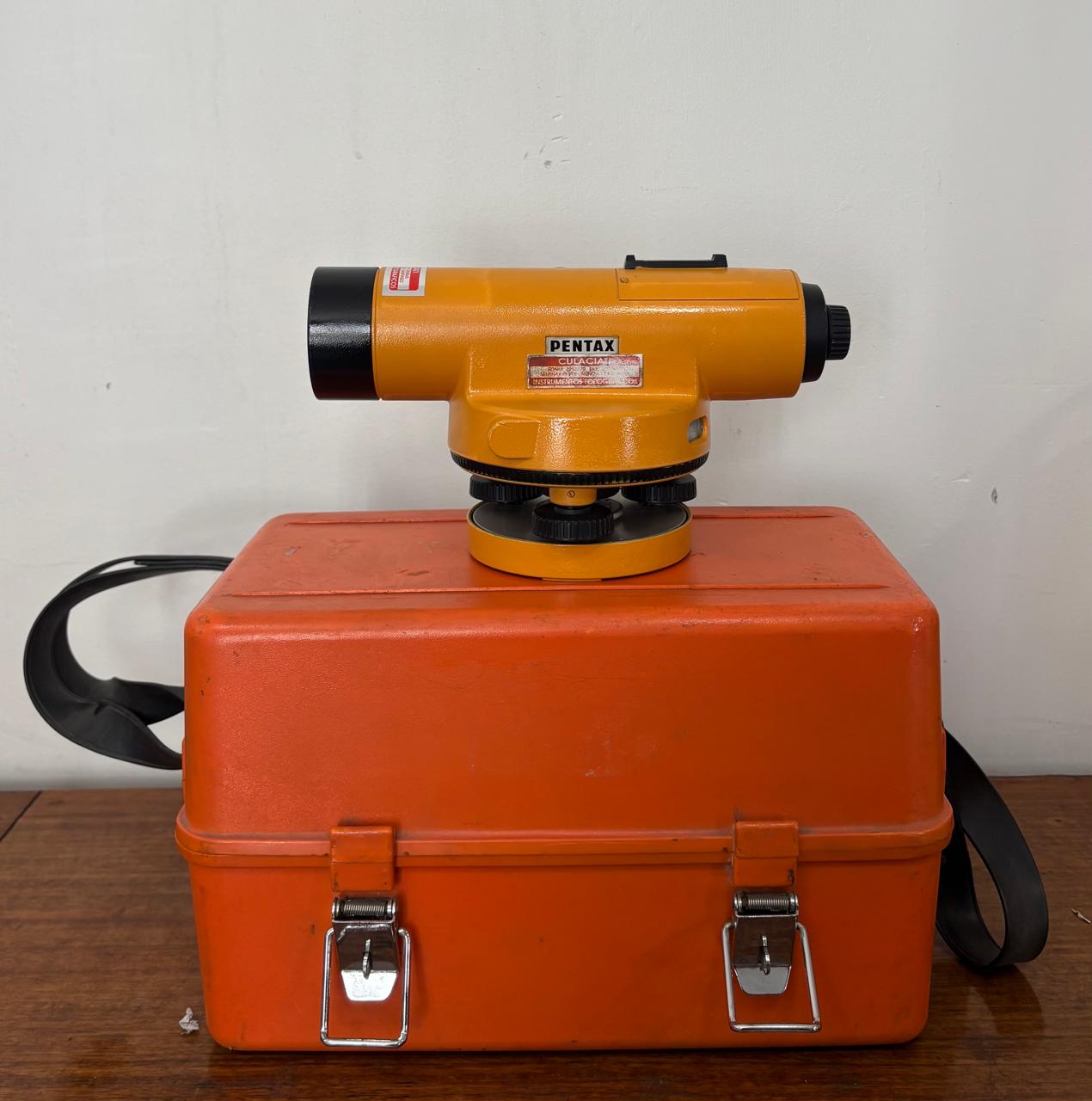

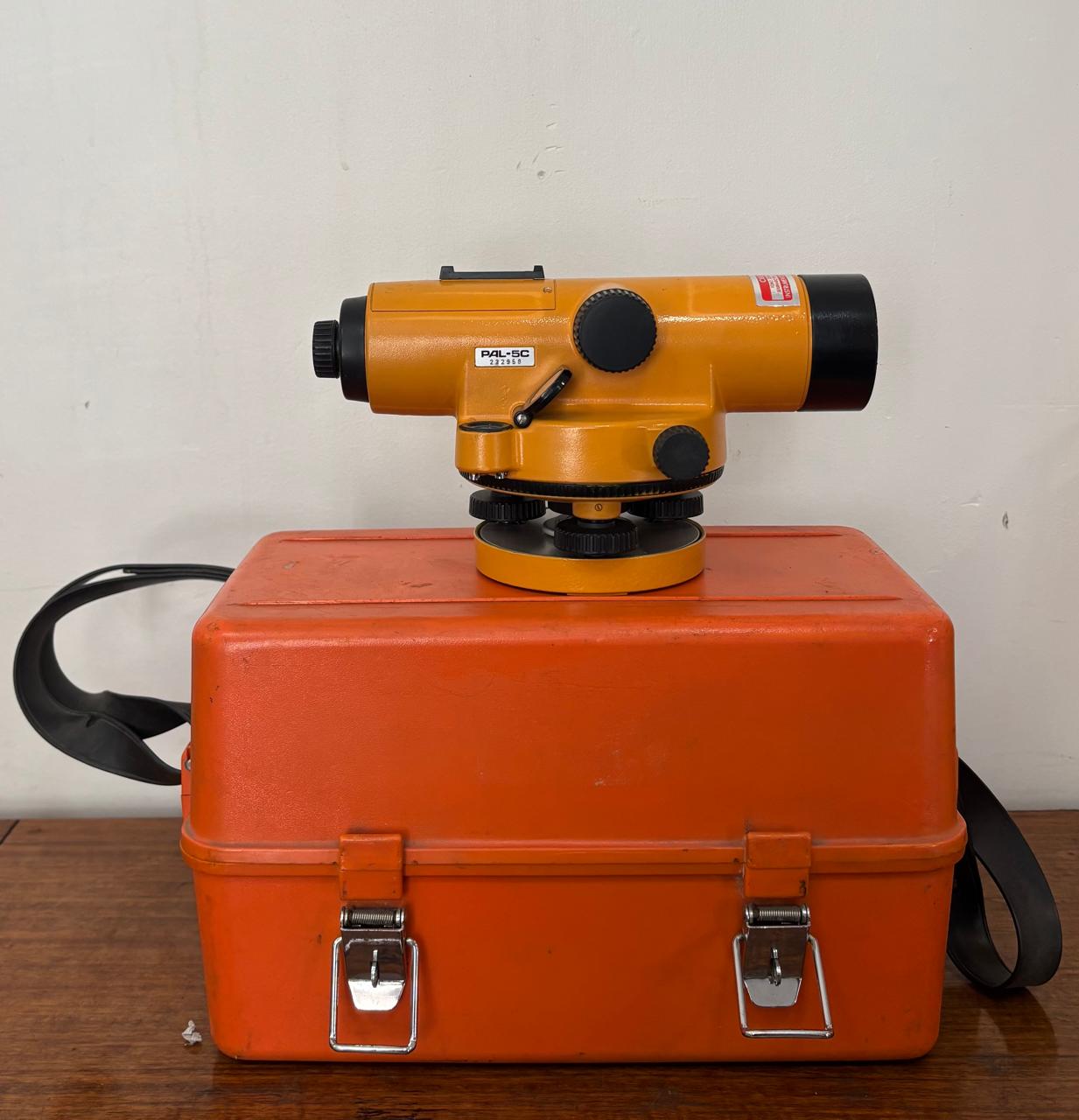

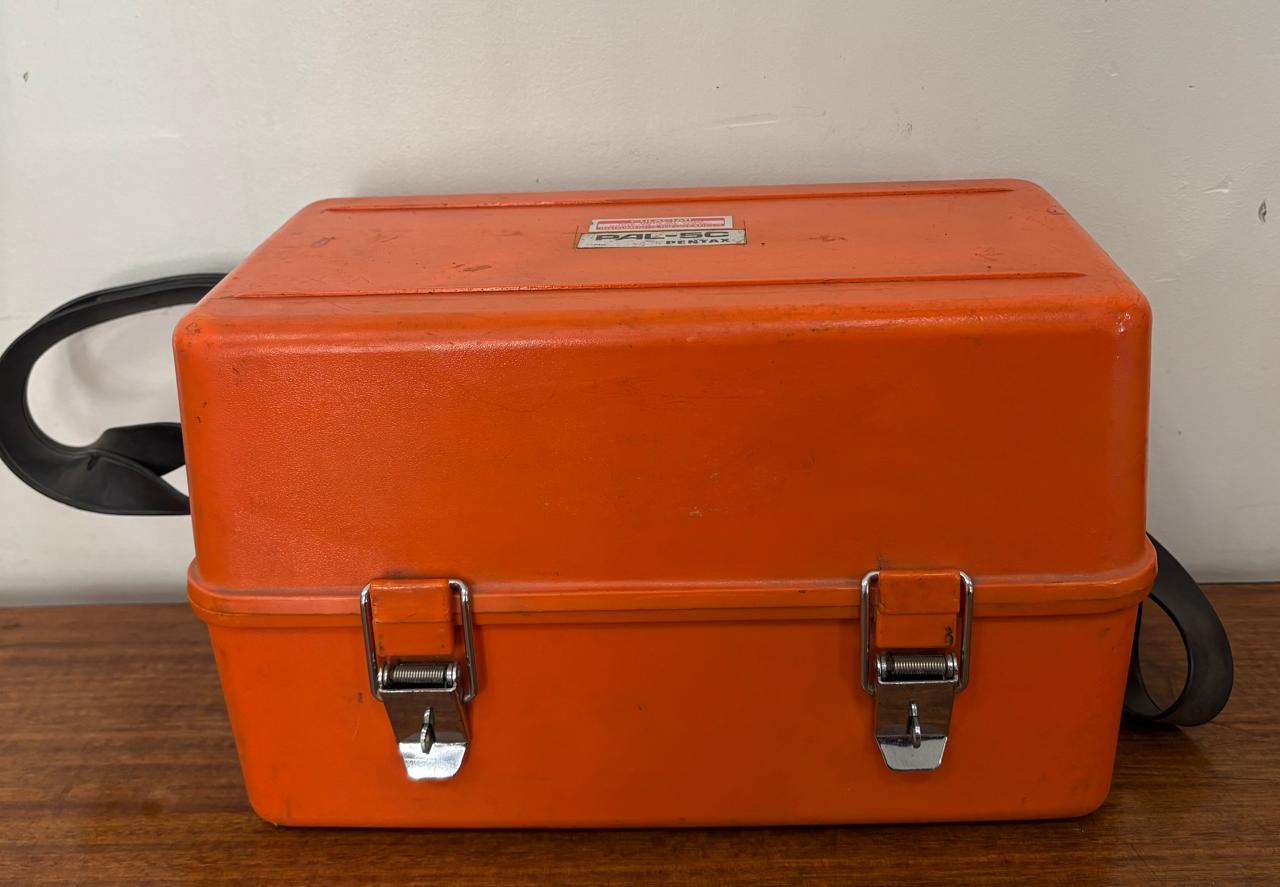

Pentax PAL-5C

El Pentax PAL-5C es un nivel automático de precisión diseñado para topografía y construcción. Su función principal es establecer planos horizontales precisos para medir desniveles entre puntos.

Características Principales

• Autonivelante: Cuenta con un compensador interno que ajusta automáticamente la línea de vista, corrigiendo pequeñas inclinaciones del equipo.
• Óptica de Calidad: Ofrece una imagen clara y nítida, típica de los instrumentos ópticos de Pentax, facilitando la lectura de reglas graduadas (miras) a distancia.
• Uso rudo: Está diseñado para resistir las condiciones de trabajo en obras de construcción, siendo resistente al polvo y a salpicaduras.
• Círculo Horizontal: Incluye una escala graduada en la base para medir o trazar ángulos horizontales básicos.

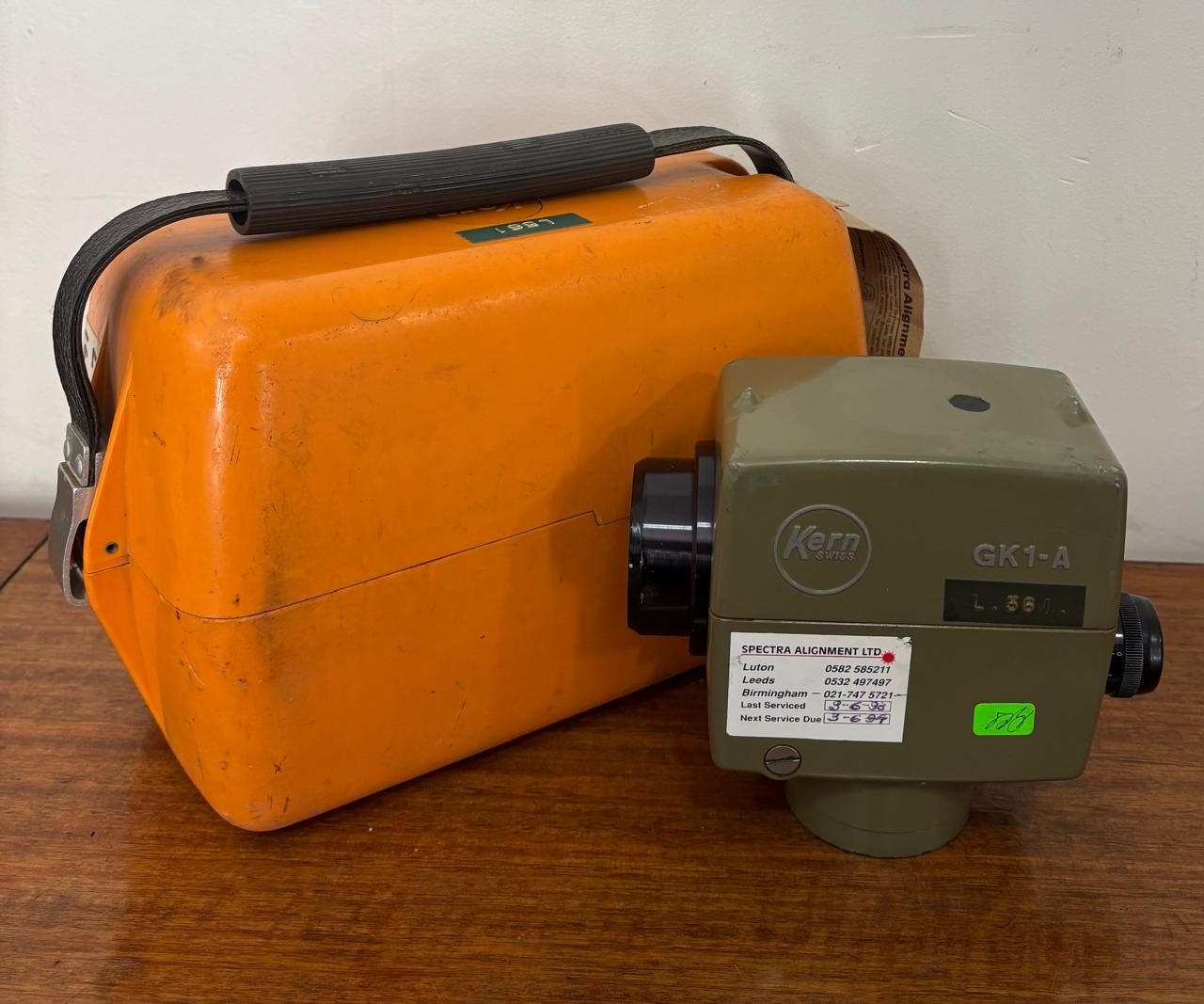

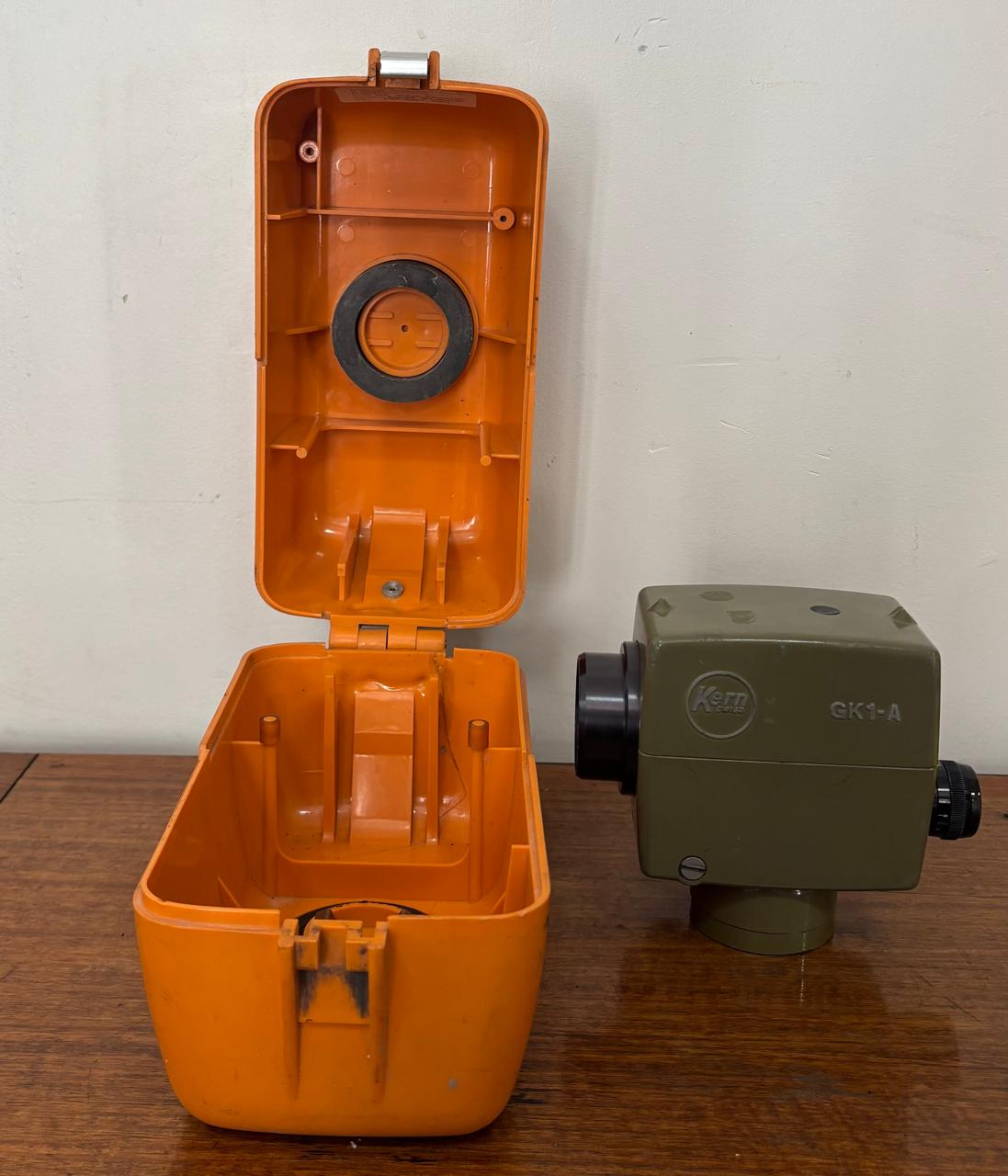

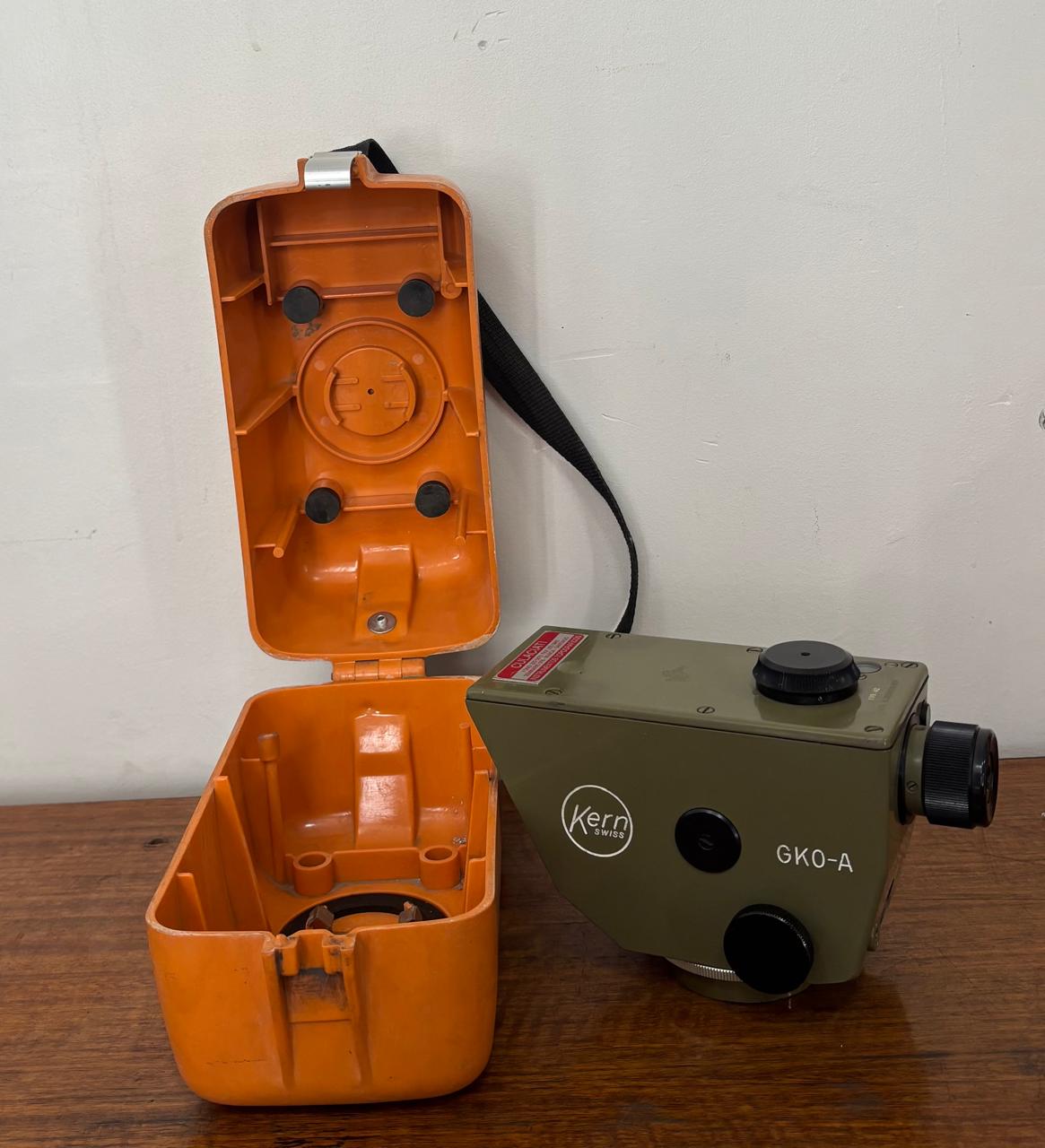

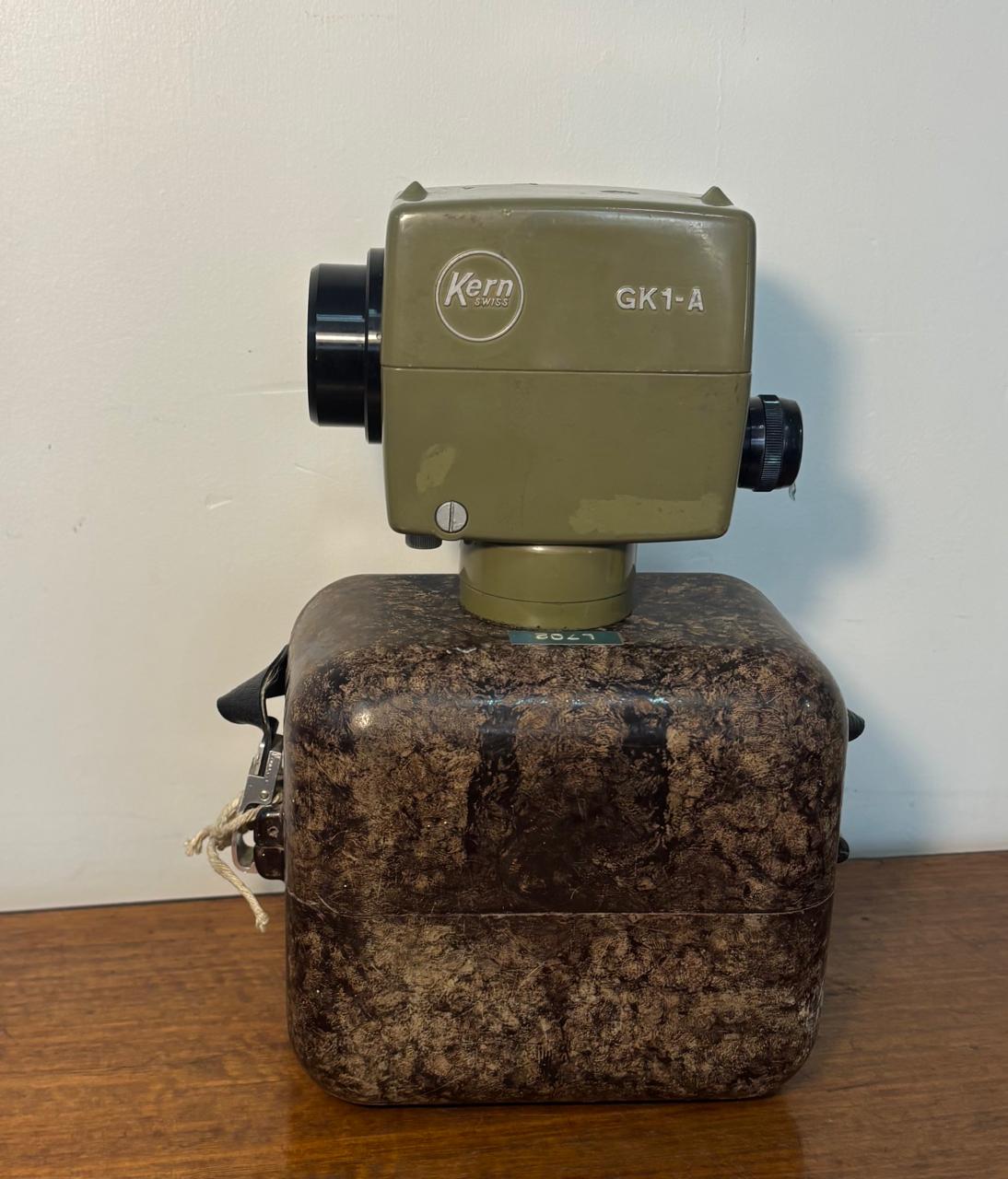

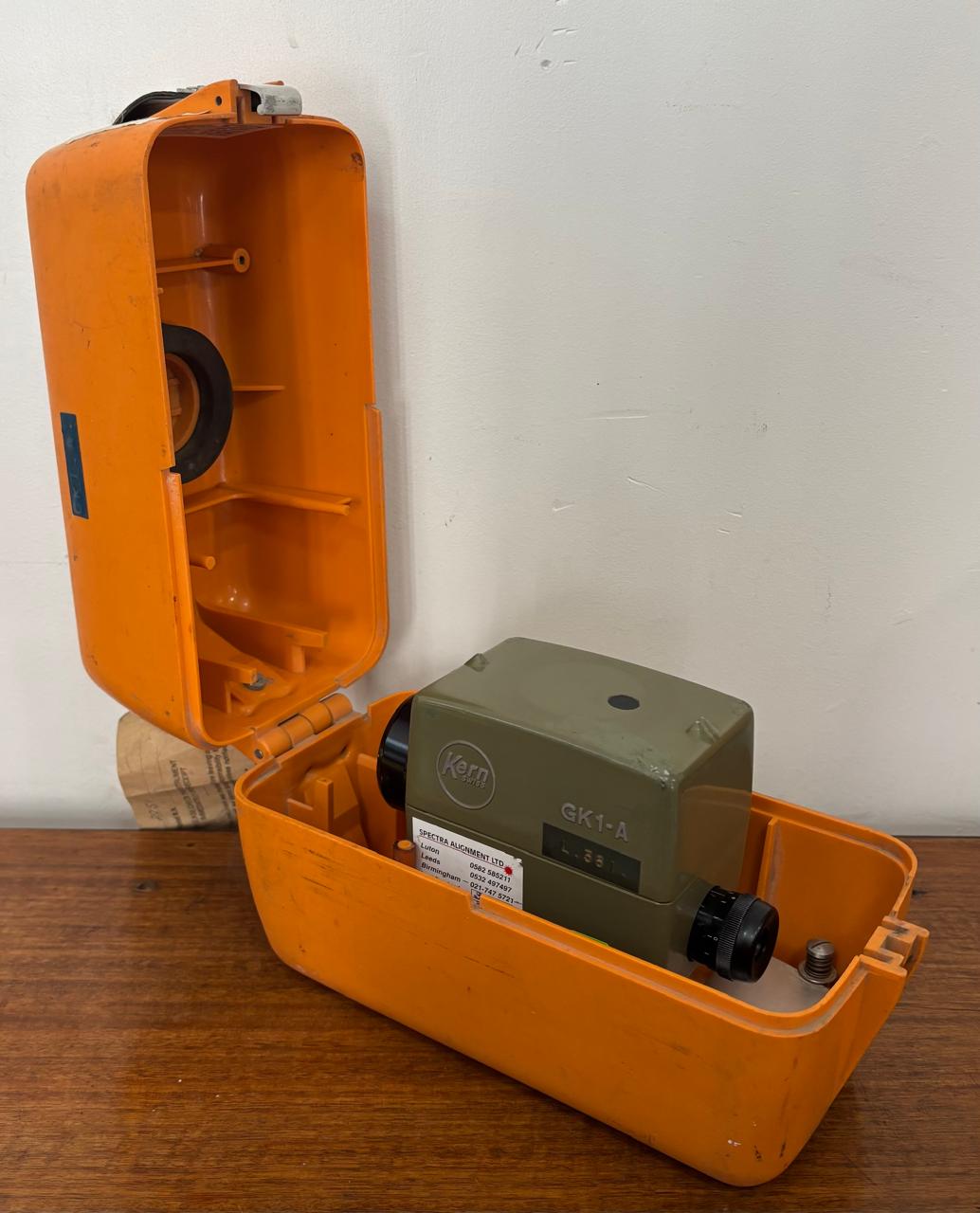

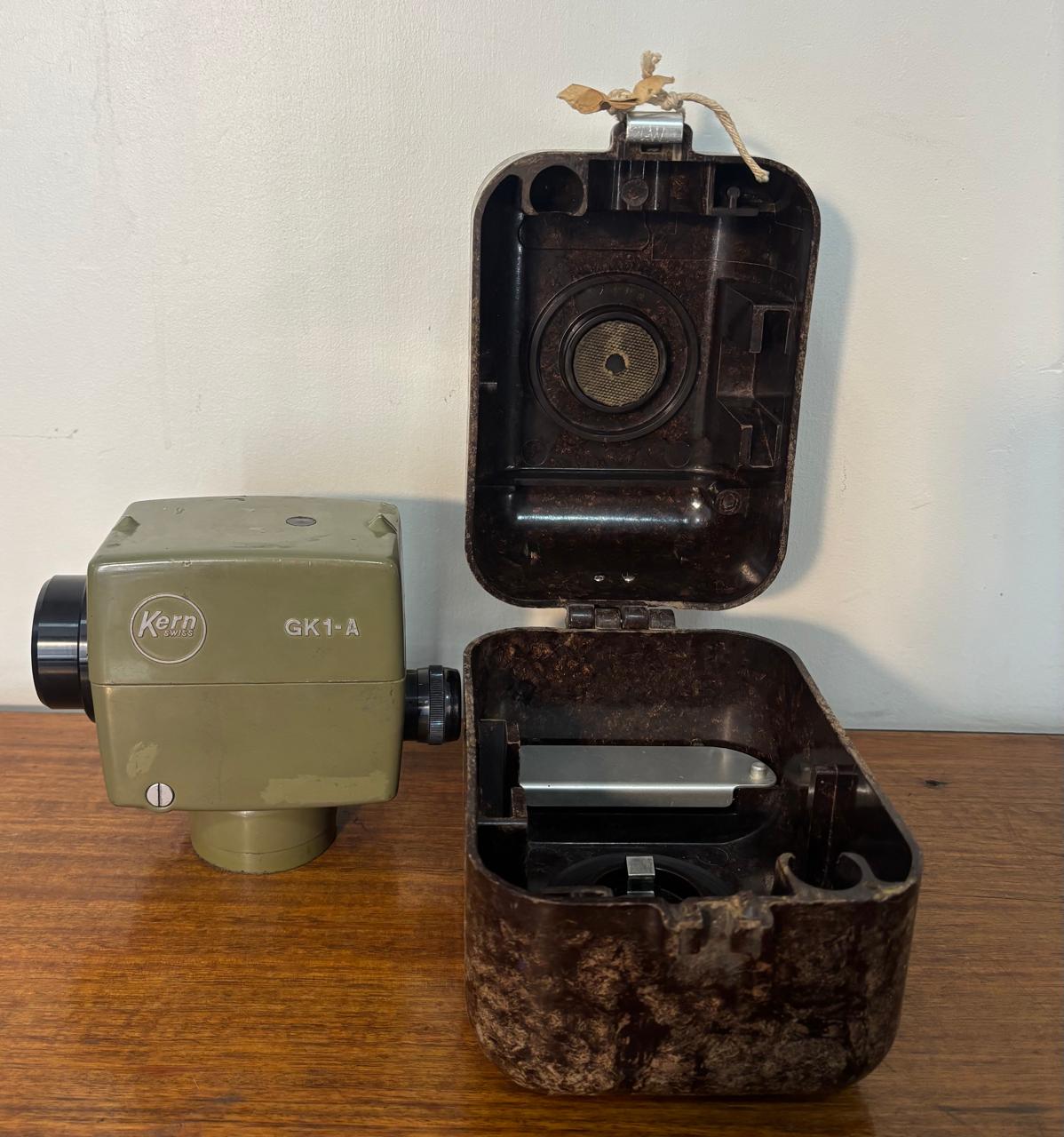

Nivel Kern GK1-A & GK0-A

El Kern GK1-A es un nivel automático de ingeniería de fabricación suiza, conocido por su alta precisión y su diseño compacto que incluye un compensador de péndulo suspendido magnéticamente.

Especificaciones Técnicas Principales

• Precisión: Error medio de  por 1 km de doble nivelación.
• Aumento del Telescopio: 25x.
• Apertura del Objetivo: 45 mm.
• Distancia Mínima de Enfoque: 2.3 m (7.5 pies).
• Rango del Compensador: .
• Peso: Aproximadamente 1.64 kg (3.5 libras).
• Constante Estadimétrica: 100 (multiplicación) / 0 (adición).
• Sensibilidad del Nivel Esférico:  por 2 mm.
• Univerza v Ljubljani +4

Características Destacadas

Compensación Magnética: Proporciona una estabilización rápida y fiable de la línea de mira.

Diseño Compacto: Sus dimensiones aproximadas son  cm, facilitando su transporte en su estuche de plástico de alta resistencia (Makrolon).

Óptica de Alta Calidad: Telescopio acromático que produce una imagen nítida y de alto contraste, con revestimiento antirreflectante en ambos lados de los componentes ópticos.

Versión GK1-AC: A diferencia del modelo estándar, la versión "AC" incluye un círculo horizontal para la lectura de ángulos.

Este nivel es ampliamente utilizado en tareas de ingeniería civil, construcción y topografía general debido a su robustez y precisión suiza.

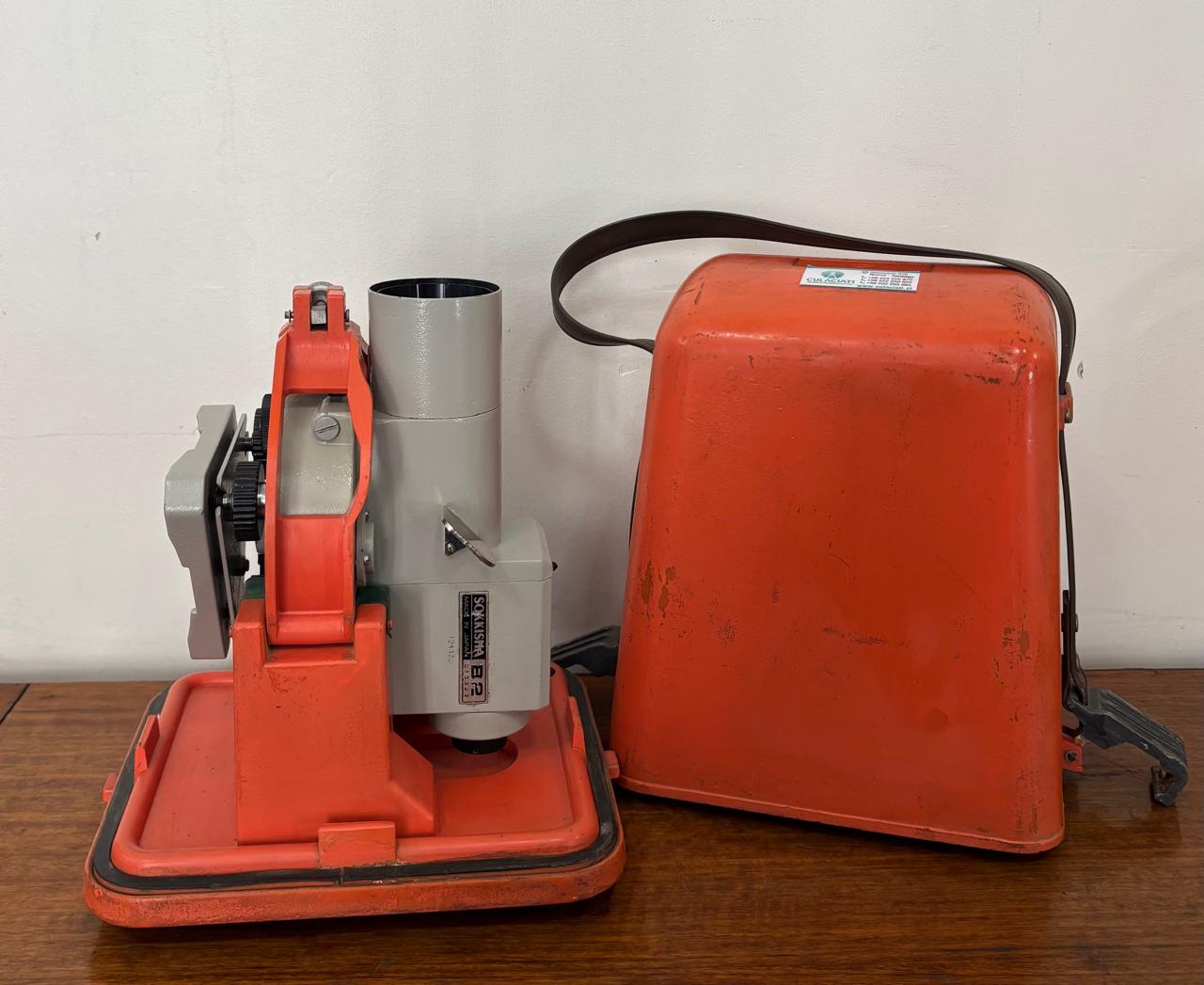

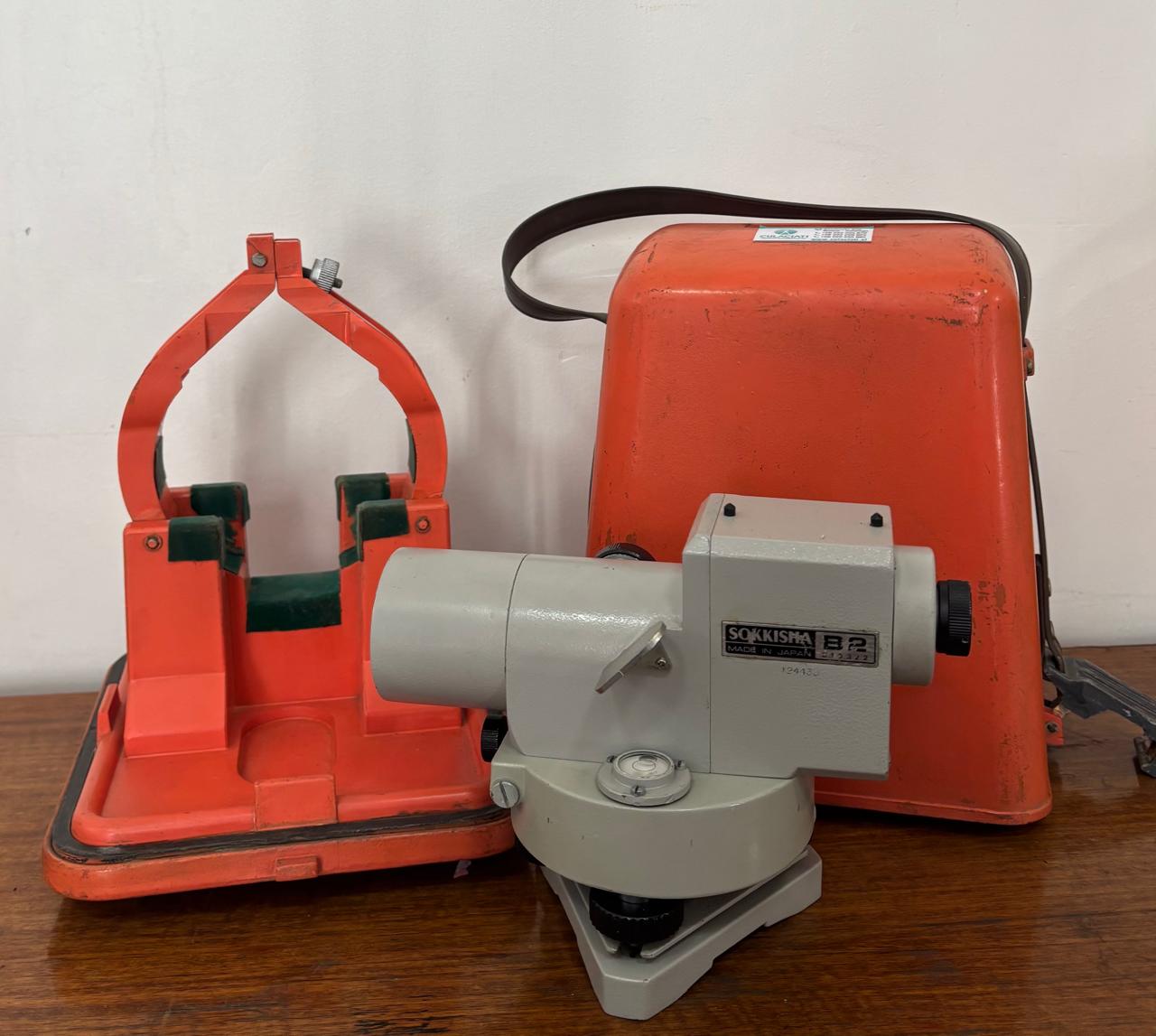

Nivel Sokkisha & SokkishaB2

El Nivel Automático Sokkisha (Sokkia) B2 (y sus variantes B2A/B2C) es un instrumento de topografía de alta precisión conocido por su robustez, excelente óptica y compensador automático fiable, ideal para nivelación en construcción, ingeniería civil y topografía general.

Con un aumento de telescopio de 32x (o 30x en modelos B2A), ofrece mediciones precisas, ideal para trabajos de campo exigentes en diversas condiciones ambientales.

eBay +4

Características Principales:

• Precisión: Excelente para nivelación estándar y trabajos que requieren alta precisión, con compensador automático magnético.
• Óptica: Telescopio de alta calidad con imagen erecta y gran luminosidad, lo que reduce la fatiga visual.
• Durabilidad: Construcción metálica resistente y sellado apto para condiciones de obra (resistente al agua/polvo).
• Enfoque Rápido: Cuenta con tornillos de enfoque, a menudo con opciones de enfoque grueso y fino, y círculo horizontal para medición de ángulos.
• Distancia de Enfoque Corta: Permite lecturas a distancias muy cortas (aprox. 20 cm - 1.4 m).

Compatibilidad: Se puede montar en trípodes de cabeza plana o esférica.

eBay +4

Especificaciones Técnicas (B2C típicas):

• Aumento: 32x.
• Imagen: Erecta.
• Precisión (desviación estándar 1km):  1.0 mm.
• Diámetro del objetivo: 40 mm.
• Sistema de compensación: Magnético, automático.
• SOKKIA Europe +2

El modelo B2 original ha sido un estándar en la industria desde su lanzamiento en 1963.

DirectIndustry

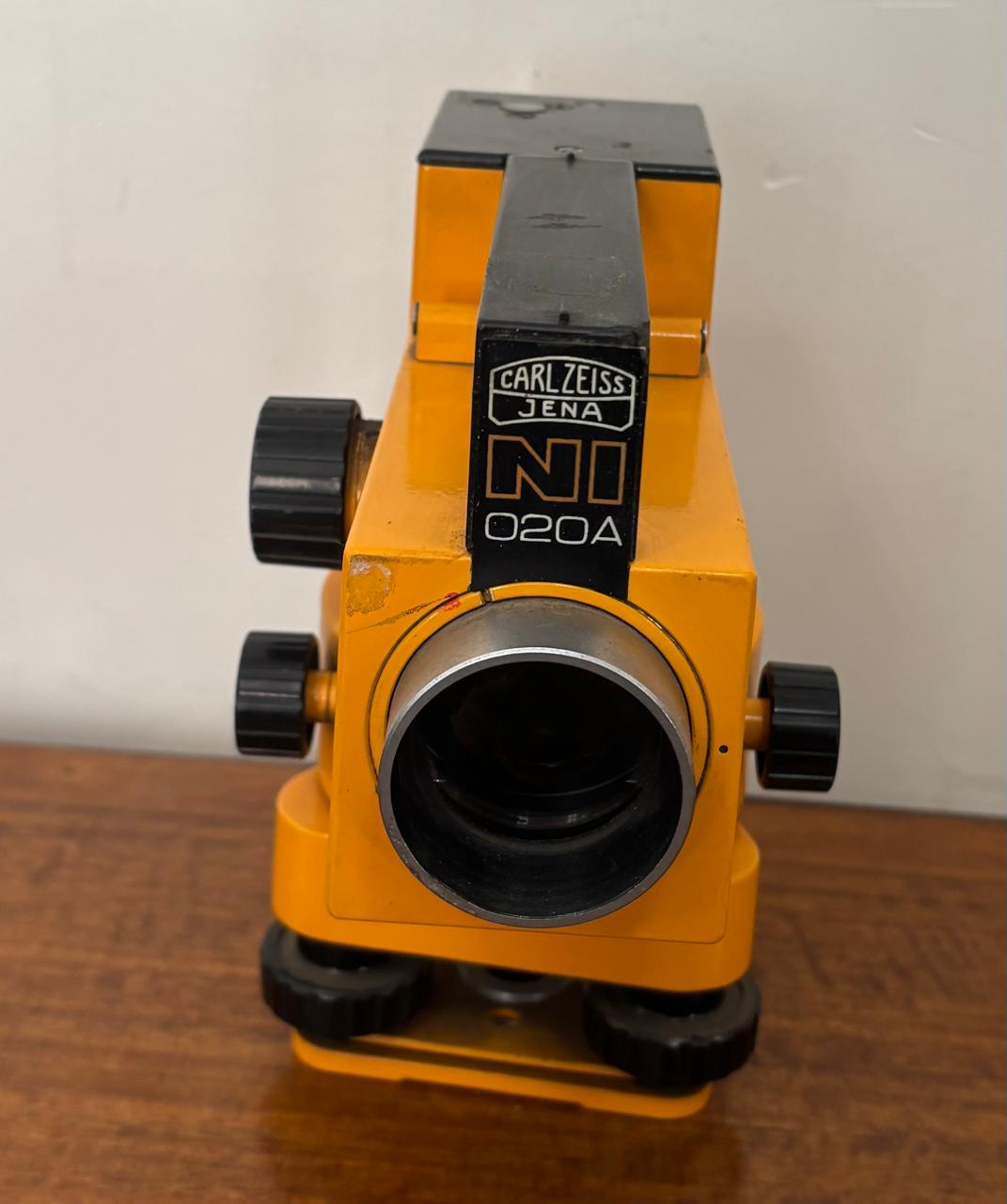

Nivel Carl Zeiss Jena NI 020a

Carl Zeiss Jena Ni 020A.

Este es un nivel automático de precisión fabricado en la antigua Alemania Oriental (RDA), muy valorado por su robustez.

Especificaciones Técnicas Principales

• Aumento del anteojo: 25x
• Precisión:  +/-2mm por km de nivelación doble.
• Imagen del anteojo: Erguida (derecha).
• Rango del compensador: +/-15'
• Distancia mínima de enfoque: Aproximadamente  0.5m.
• Círculo horizontal: Disponible en 400 gon (gradianes) o 360°.
• Peso: Aproximadamente  1.9kg (solo el instrumento).

Características Destacadas

• Compensador Pendular: Sistema automático que estabiliza la línea de mira, permitiendo una lectura rápida y fiable.
• Diseño Robusto: Carcasa metálica con el clásico acabado verde de Zeiss Jena, protegida contra el polvo y salpicaduras.
• Uso Versátil: Ideal para ingeniería civil, control de estructuras y trabajos topográficos de precisión media.
• Accesorios Compatibles: Se podía equipar con un micrómetro de placa paralela para aumentar la precisión en trabajos más exigentes.

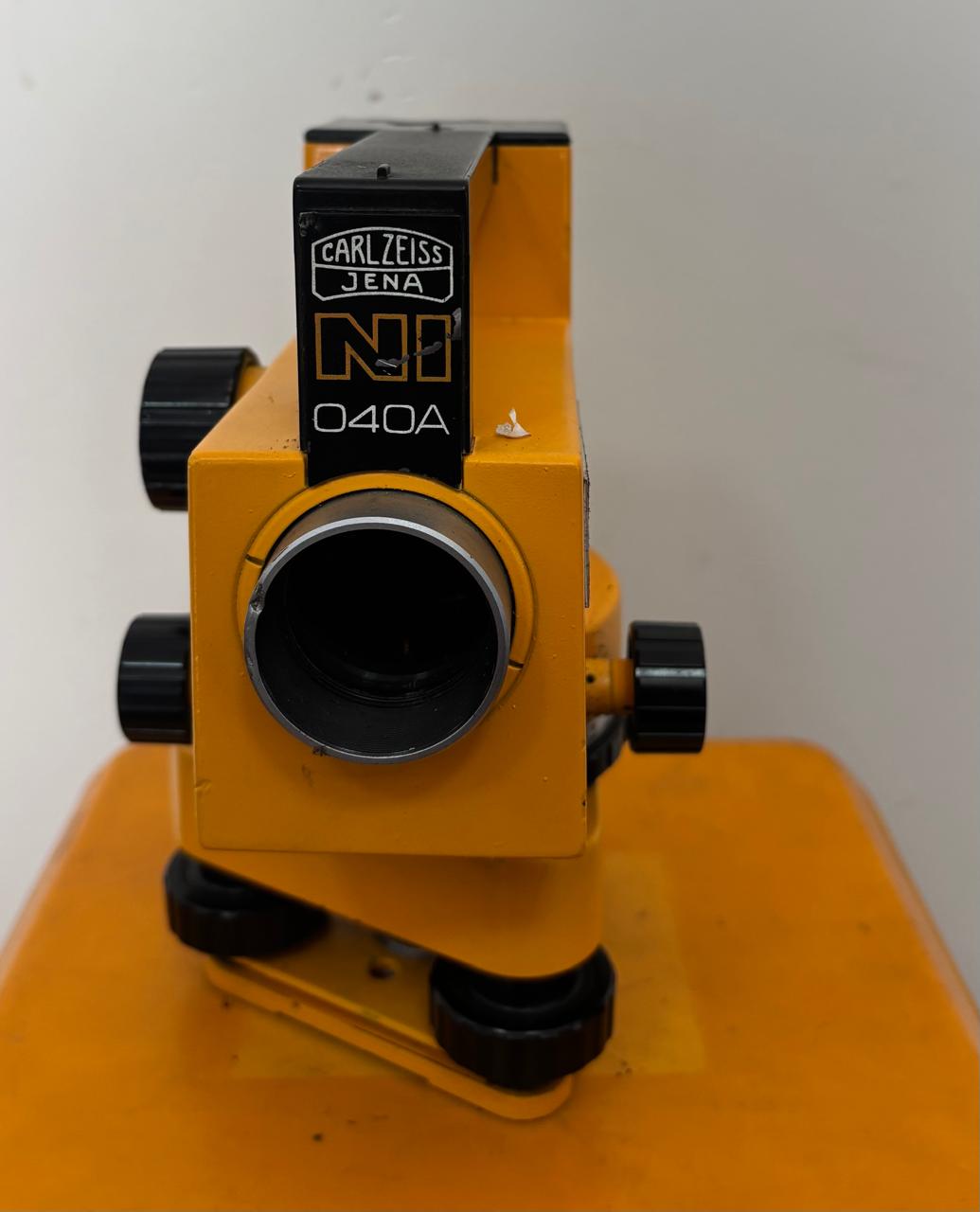

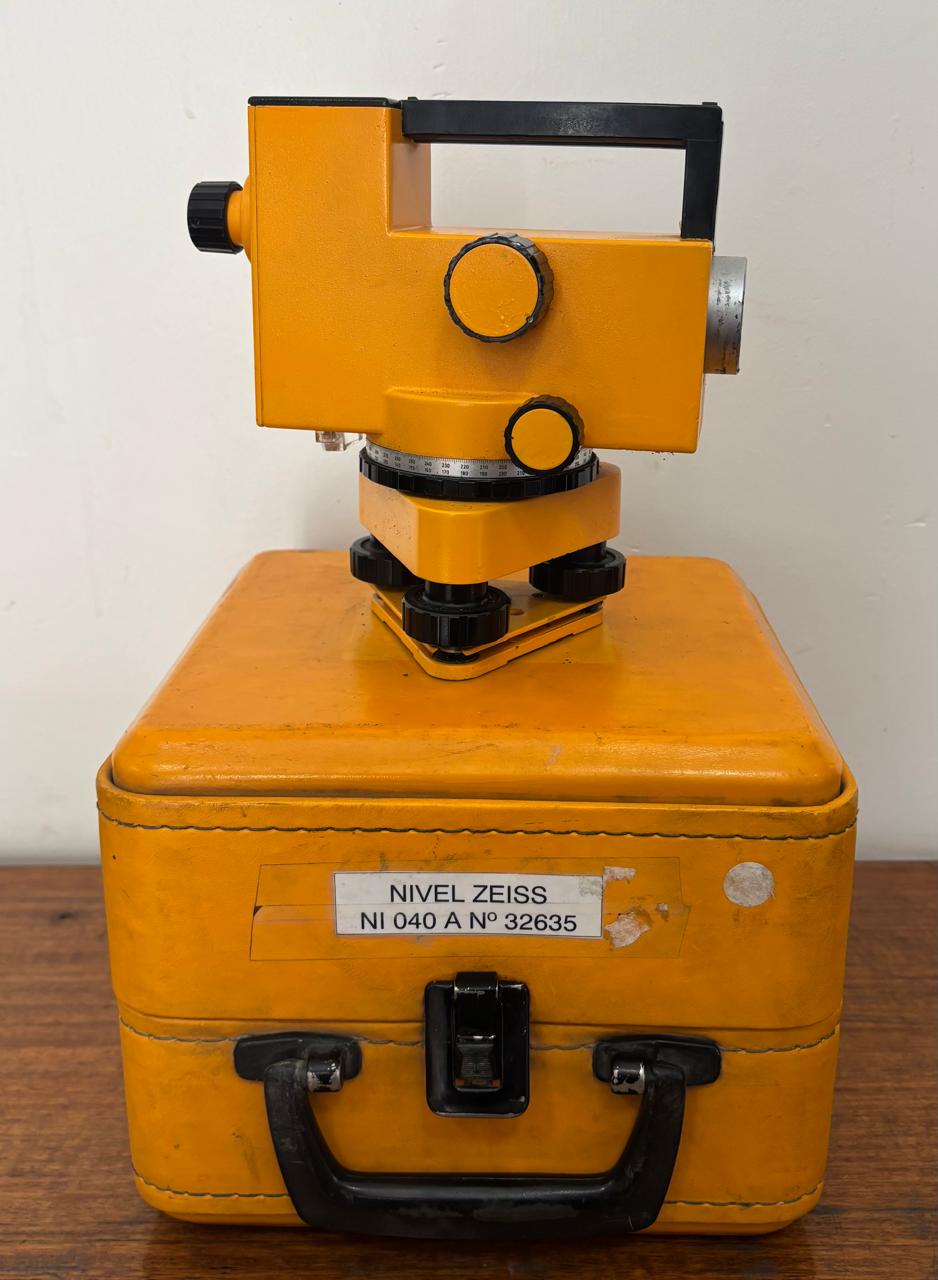

Nivel Carl Zeiss NI-040A

El Carl Zeiss Jena Ni 040A es un nivel automático de precisión fabricado en la antigua Alemania Oriental (RDA). Es muy valorado en topografía y construcción por su óptica robusta y fiabilidad.

Especificaciones Técnicas

• Aumento del anteojo: 20x
• Precisión: ±2.0 mm por 1 km de nivelación doble.
• Imagen: Directa (erguida).
• Abertura del objetivo: 30 mm.
• Distancia mínima de enfoque: 0.9 metros.
• Constante estadimétrica: 100.
• Rango de trabajo del compensador: ±15' (minutos de arco).
• Sensibilidad del nivel circular: 10' / 2 mm.
• Círculo horizontal: Disponible en 360° o 400 gon (según la versión).
• Peso del instrumento: Aproximadamente 1.5 kg.
•

Características Destacadas

• Compensador de péndulo: Sistema automático que estabiliza la línea de mira, facilitando el trabajo rápido en campo.
• Construcción: Cuerpo metálico resistente a salpicaduras y polvo, diseñado para condiciones de obra exigentes.
• Uso común: Nivelaciones de ingeniería civil, control de estructuras y trabajos generales de construcción.

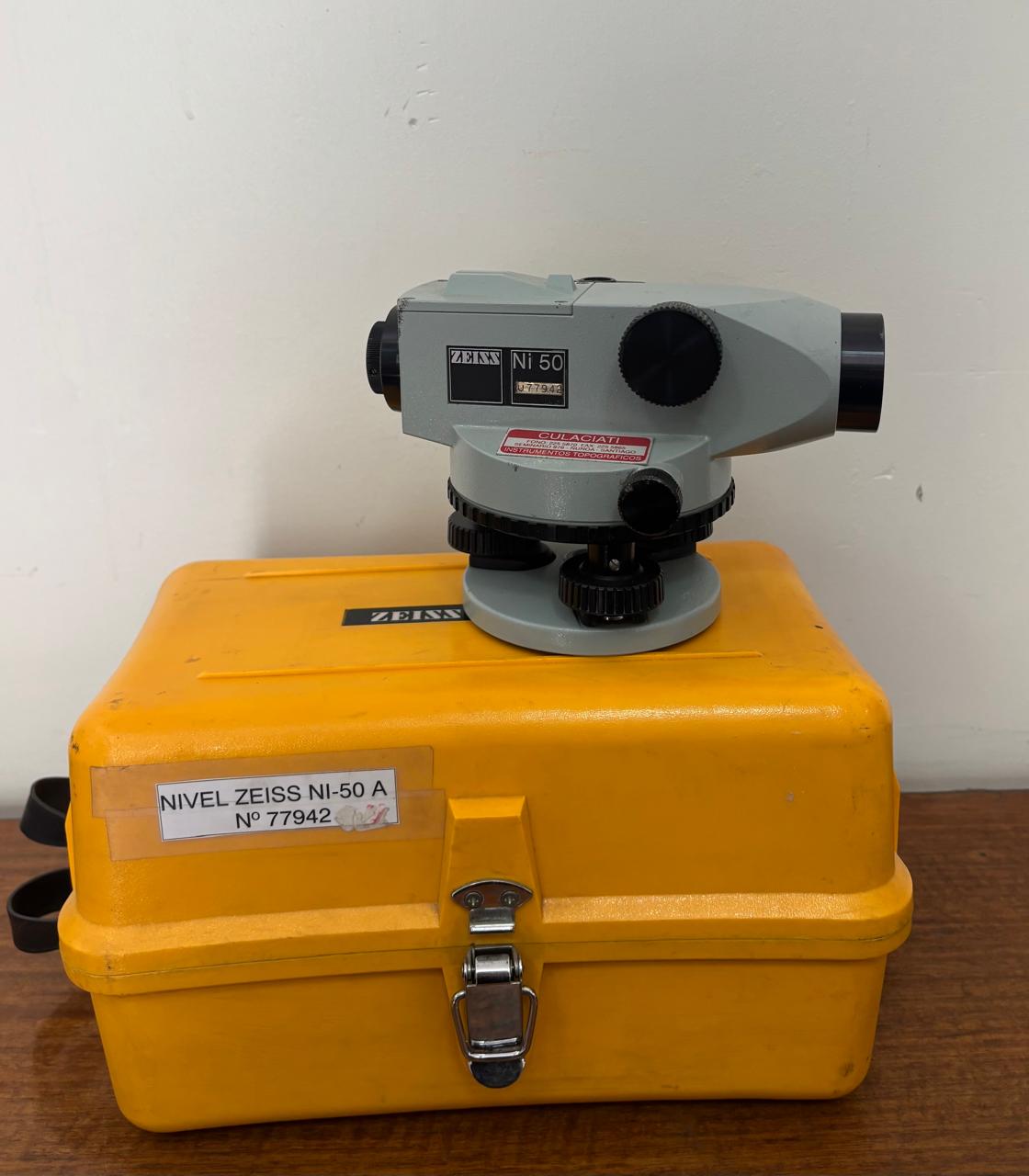

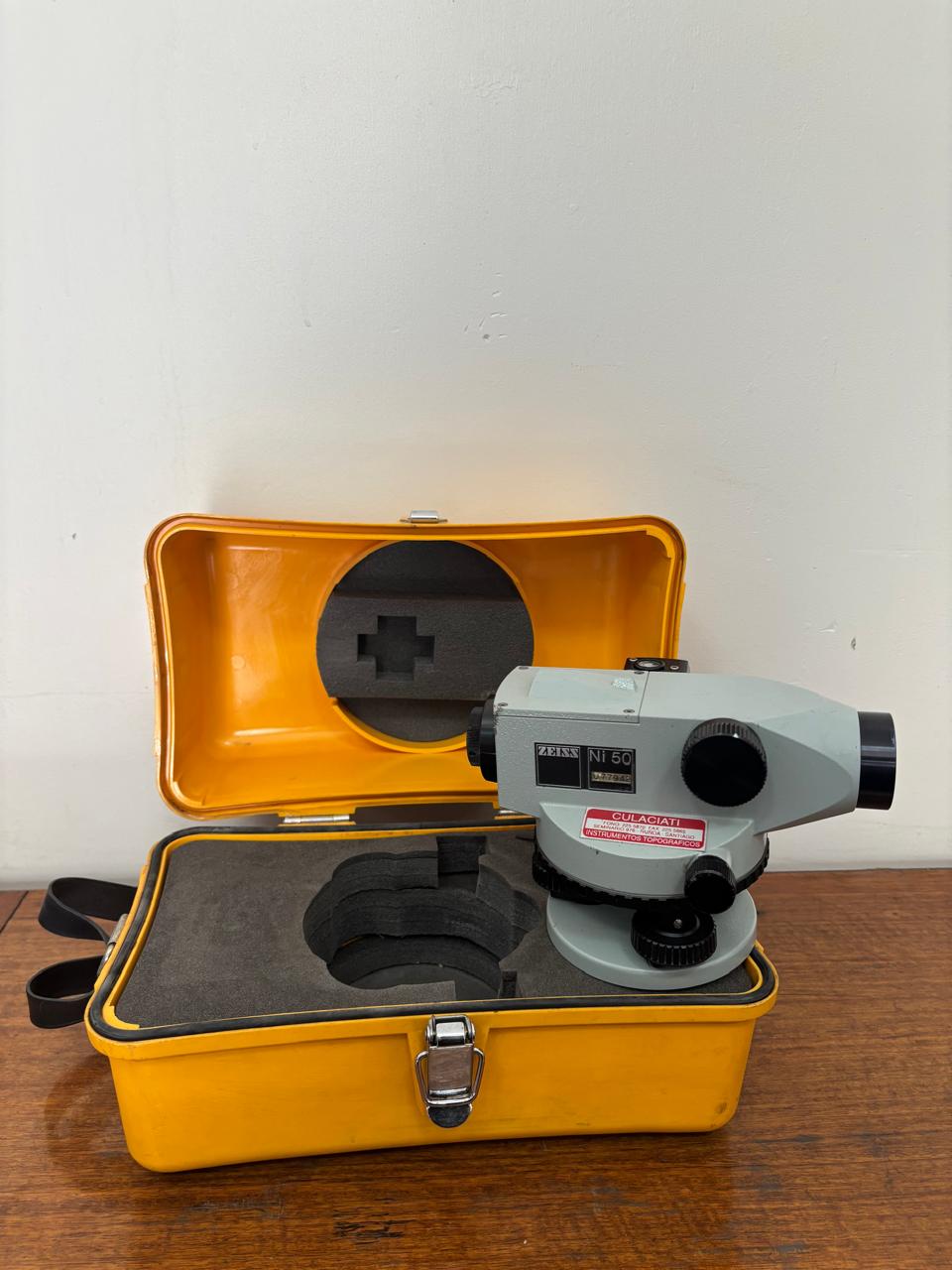

Nivel Carl Zeiss NI 50A

El Carl Zeiss Jena Ni 050 es un nivel óptico automático de alta precisión, fabricado en Alemania Oriental (RDA) principalmente durante las décadas de 1970 y 1980.

Es reconocido por su robustez y la excelente calidad de su óptica alemana, siendo una herramienta estándar para tareas de topografía e ingeniería que requieren mediciones de altura fiables.

Características Principales

Este instrumento destaca por su diseño compacto y funcional, diseñado para soportar condiciones de campo exigentes:

• Sistema Automático: Incluye un compensador que nivela automáticamente la línea de visión dentro de un rango de aproximadamente .
• Óptica Superior: Cuenta con un telescopio relleno de gas para prevenir el empañamiento y proteger las lentes internas contra influencias ambientales.
• Construcción Robusta: Su cuerpo suele ser metálico, lo que lo hace muy resistente y duradero en comparación con niveles modernos de plástico.
• Círculo Horizontal: Posee un círculo graduado (generalmente en 360° o 400 grados/gones) protegido contra el polvo para medir ángulos horizontales básicos.

Especificaciones Técnicas (Aproximadas)

• Basado en datos técnicos del modelo Ni 050:
• Aumento del telescopio: ~32x.
• Precisión: Desviación estándar de  mm a  mm por 1 km de nivelación doble.
• Distancia mínima de enfoque: Aproximadamente 1.5 metros.
• Peso: El instrumento pesa cerca de 2.2 kg, más el estuche de transporte.

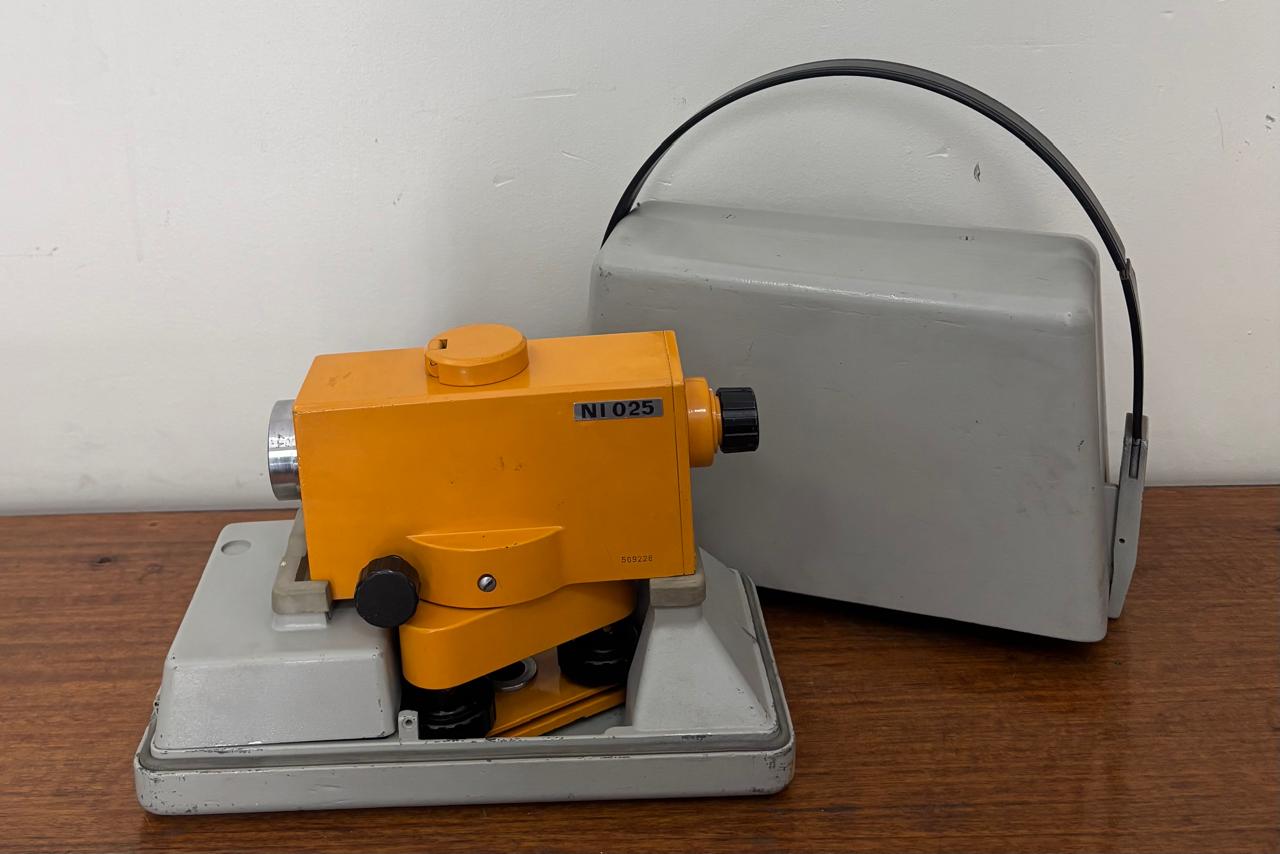

Carl Zeiss NI 025

Text...

El Carl Zeiss Ni 025 es un nivel automático de ingeniería, robusto y diseñado para topografía técnica y obras de construcción.

Aquí tienes sus especificaciones principales resumidas:

• Aumento: Generalmente 25x (proporciona una imagen clara y vertical).
• Precisión: Desviación típica de $\pm$2.5 mm por 1 km de doble nivelación.
• Distancia mínima de enfoque: Aproximadamente 0.9 metros, ideal para espacios reducidos.
• Constante estadimétrica: 100.
• Compensador y Ajuste
• Tipo: Automático, con amortiguamiento para estabilizar la línea de mira.
• Rango de trabajo: $\pm$15'.
• Precisión de estabilización: $\pm$0.5".
• Sensibilidad del nivel circular: 8' / 2 mm.

Diseño y Peso

• Círculo horizontal: Graduado en 360° o 400 gon (según el modelo) para medir ángulos básicos.
• Peso: Aproximadamente 1.8 kg (solo el instrumento), lo que lo hace muy portátil.
• Resistencia: Cuerpo metálico diseñado para resistir condiciones climáticas adversas en campo.

Este modelo es muy valorado por su rapidez de uso y fiabilidad en trabajos de ingeniería civil y control de nivelación rutinaria

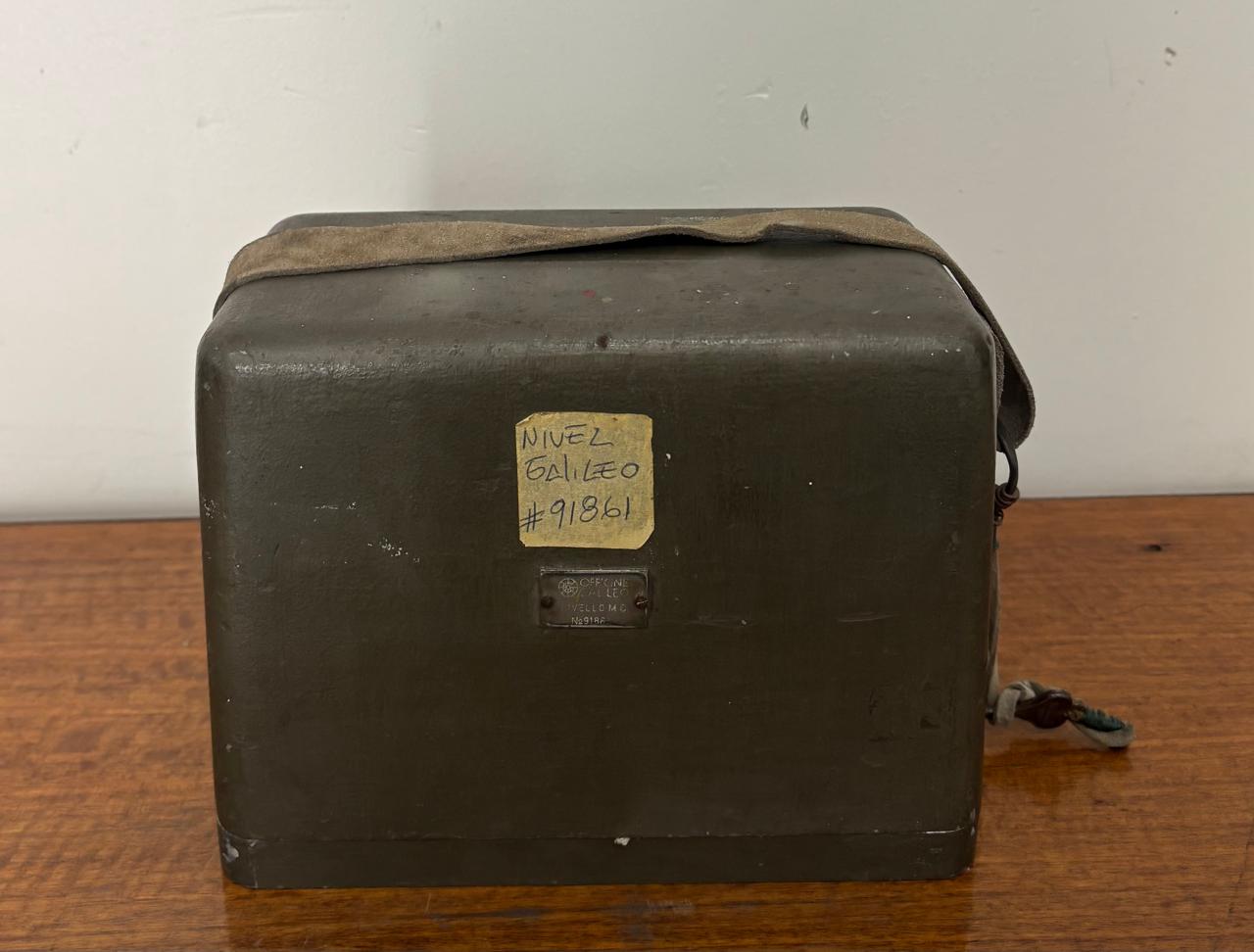

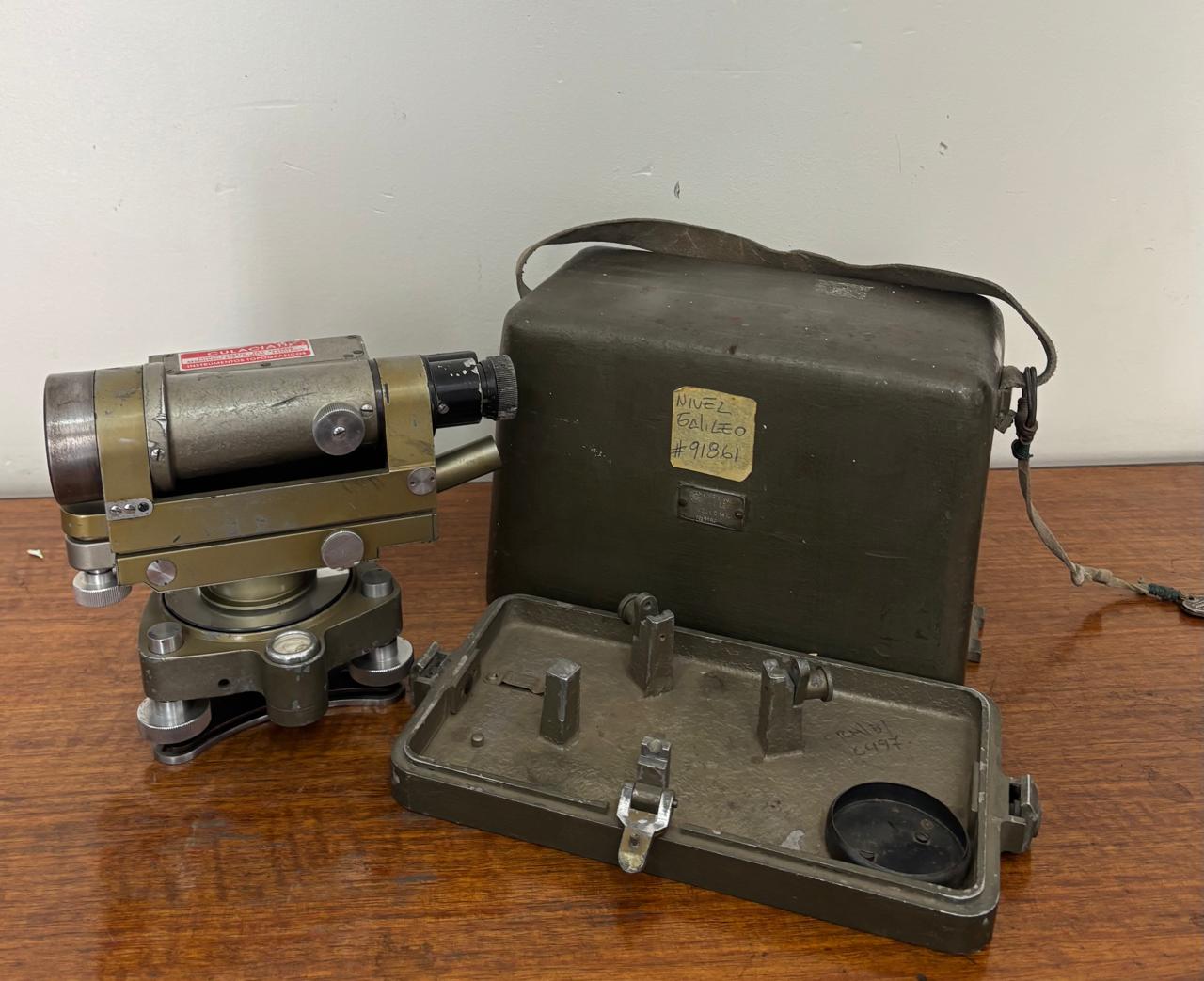

Nivel Galileo

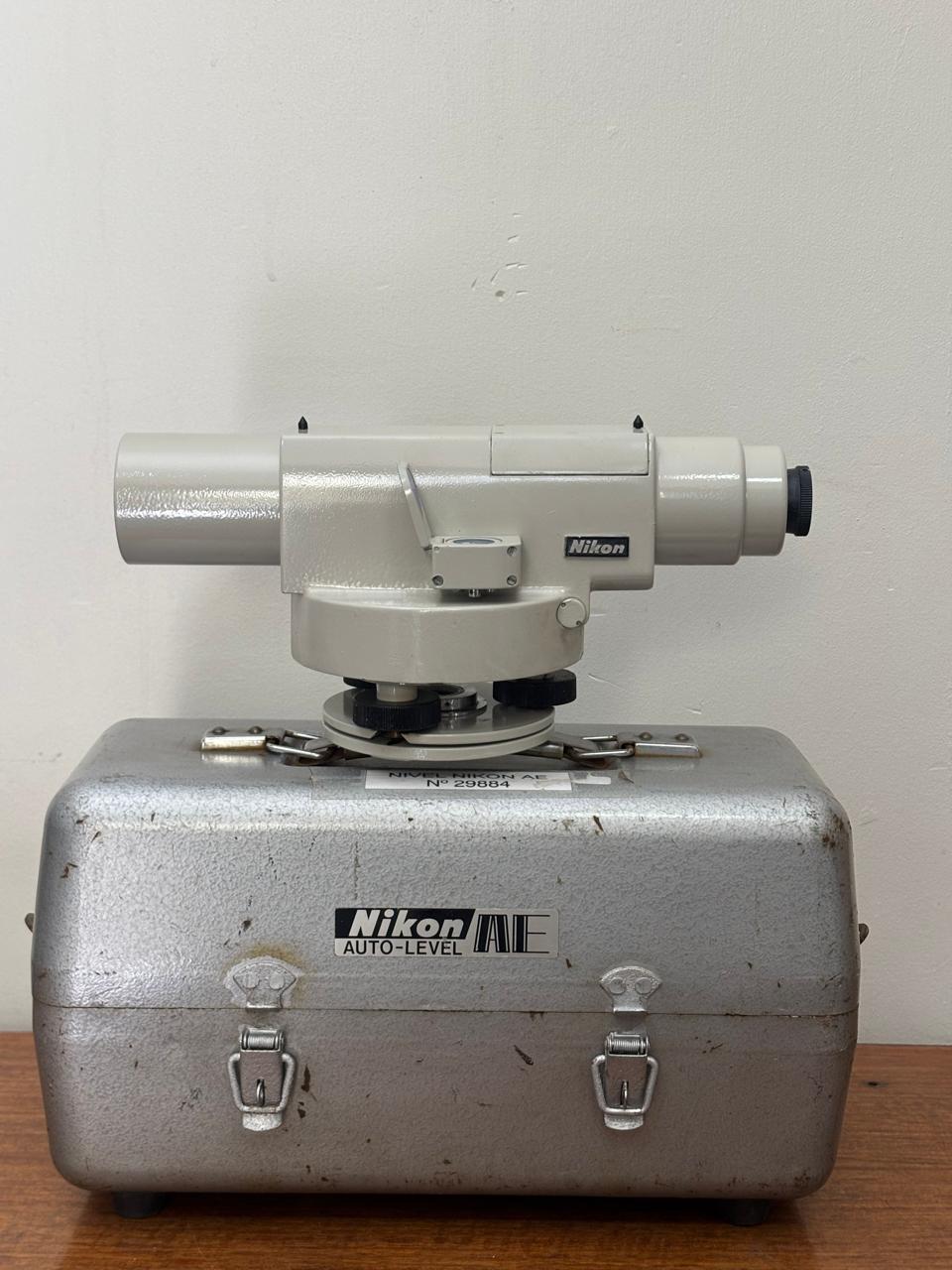

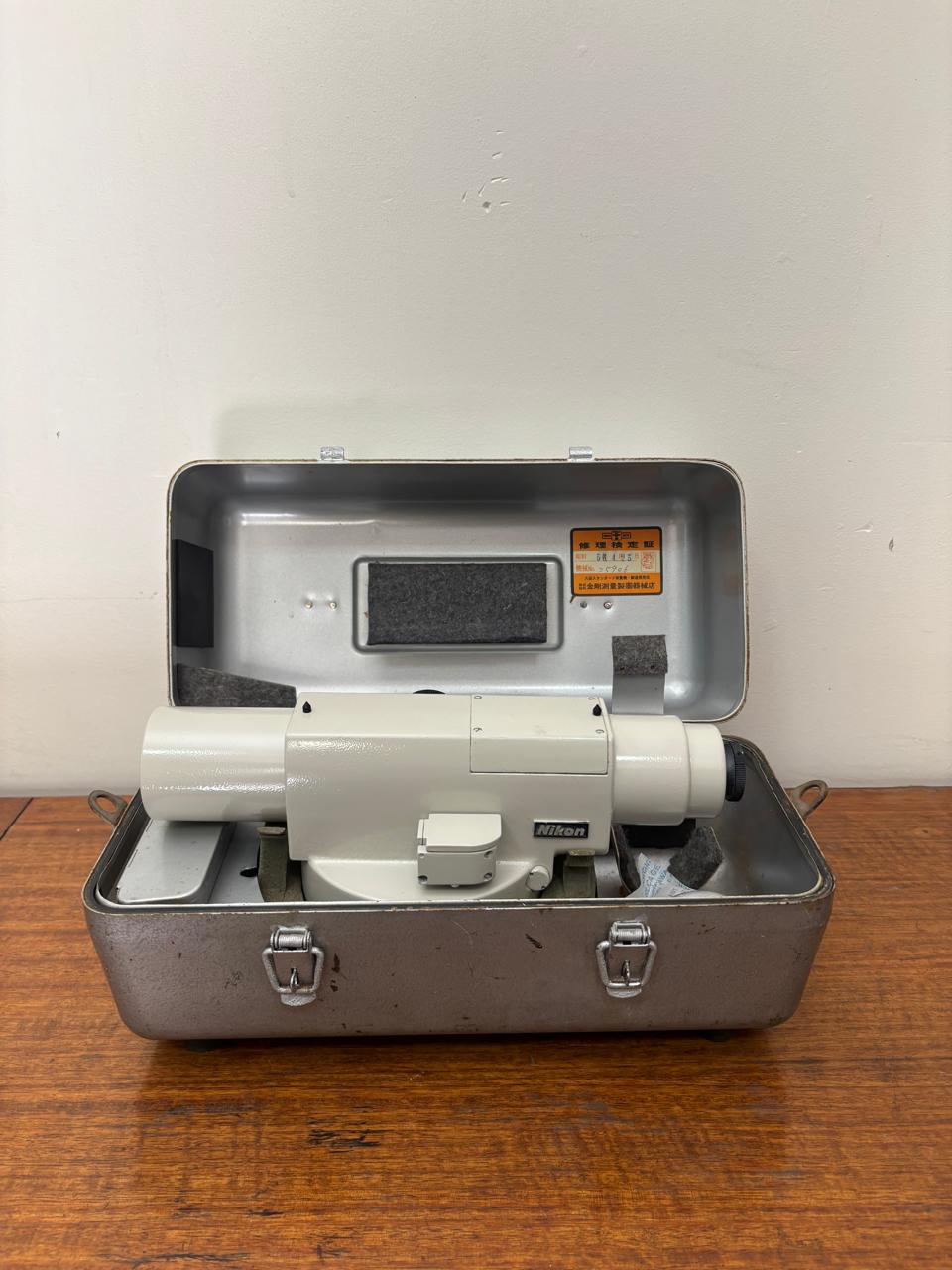

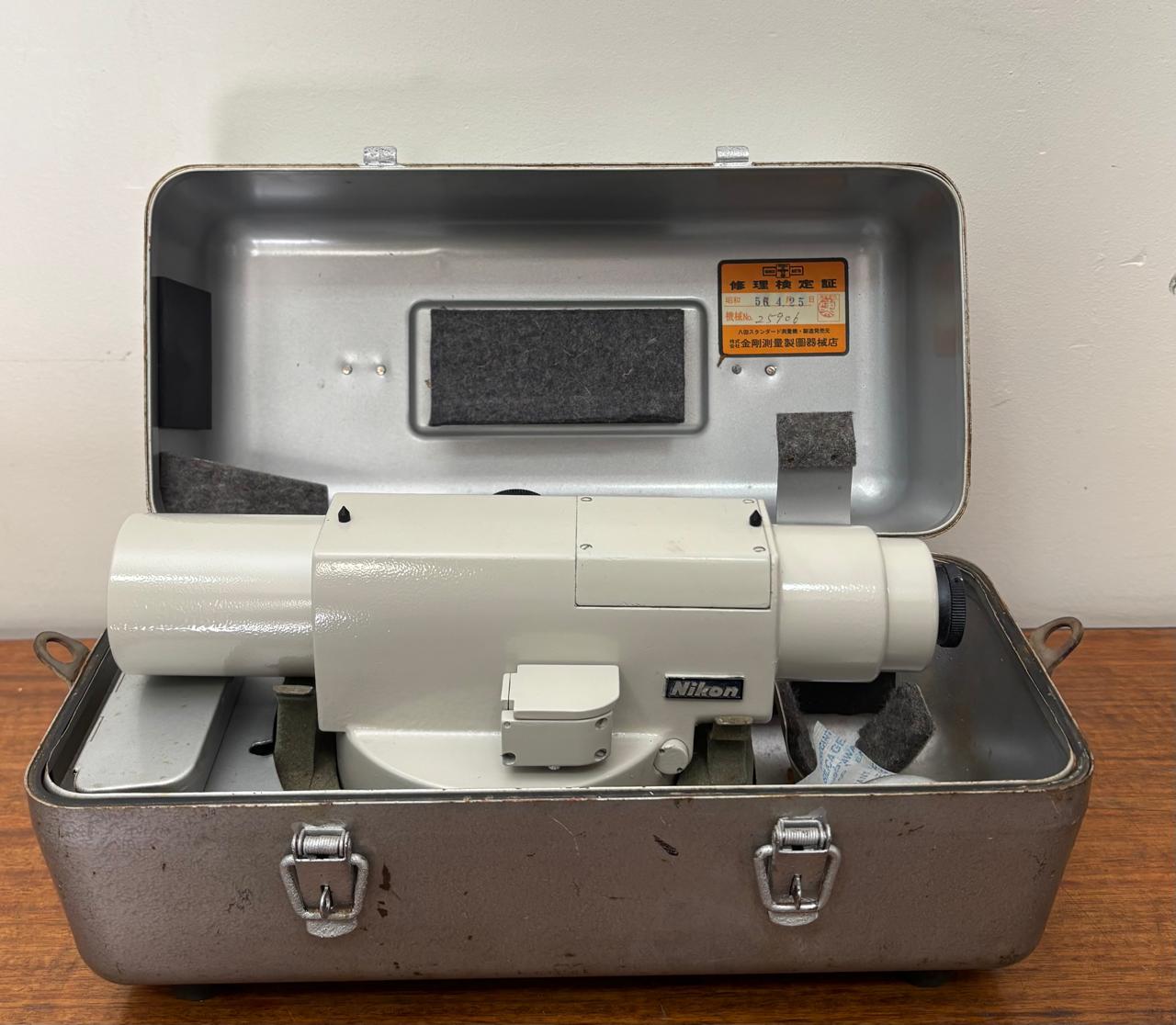

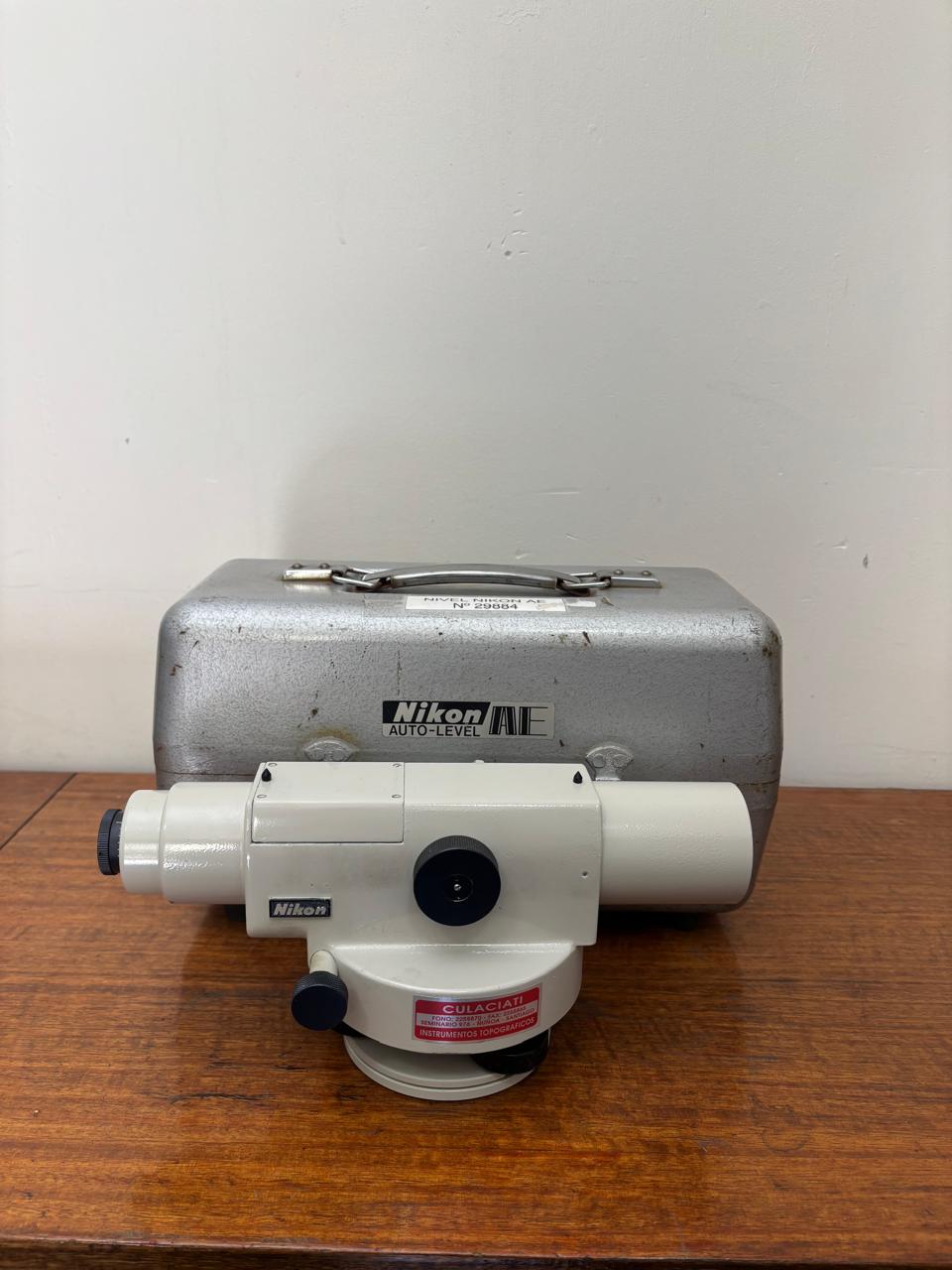

Nivel Nikon
